A6395 /13 /14 /16 /30

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683166) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683167) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683168) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683169) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683170) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683171) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683172) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683173) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683174) Ampl/Mixer

A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1683175) Ampl/Mixer
A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1621899) Ampl/Mixer
Use red slider bar for more.
A6395 /13 /14 /16 /30; Philips; Eindhoven (ID = 1621899) Ampl/Mixer
Philips; Eindhoven: A6395 /13 /14 /16 /30 [Ampl/Mixer] ID = 1621899 933x690

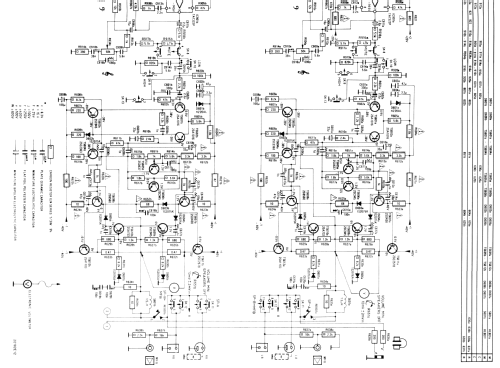

Select picture or schematic to display from thumbnails on the right and click for download.
For model A6395 /13 /14 /16 /30, Philips; Eindhoven (tubes international!); Miniwatt:
Das Bild wurde der Serviceanleitung des Herstellers entnommen.

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1980 ?? Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 24:
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 110 W (undistorted)
from Radiomuseum.org Model: A6395 /13 /14 /16 /30 - Philips; Eindhoven tubes
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 450 x 132 x 330 mm / 17.7 x 5.2 x 13 inch
Notes

Das Gerät hat 5 Eingänge, es können 2 Lautsprechergruppen angeschlossen werden. Ausgangsleistung beträgt 2 x 55 W bei k=0,7% (4 Ω). Die Lautsprecherimpedanzen von 4 - 16 Ω sind zulässig, bei den Kopfhörern werden 8 Ω - 600 Ω empfohlen. Ein MFB - Ausgang ist vorhanden. Neben den 24 Transistoren gibt es noch 7 IC's.

Model page created by Karl-Heinz Entrich. See "Data change" for further contributors.
