A6576; Philips; Eindhoven (ID = 1621894) Ampl/Mixer
Philips; Eindhoven: A6576 [Ampl/Mixer] ID = 1621894 933x627
Select picture or schematic to display from thumbnails on the right and click for download.
For model A6576, Philips; Eindhoven (tubes international!); Miniwatt:

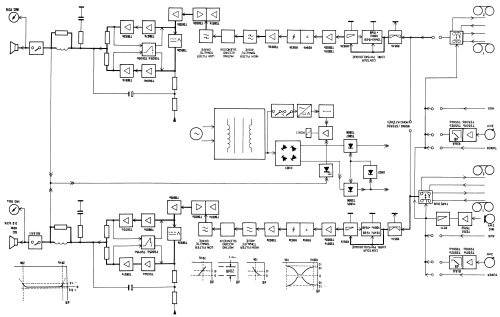

Das Bild ist der Serviceanleitung des Herstellers entnommen.

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1980 ?? Category: Audio Amplifier or -mixer
Semiconductors (the count is only for transistors) 34:
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out 130 W (undistorted)
from Radiomuseum.org Model: A6576 - Philips; Eindhoven tubes
Material Metal case
Shape Book-shelf unit.
Dimensions (WHD) 480 x 150 x 380 mm / 18.9 x 5.9 x 15 inch
Notes

Das Gerät hat 6 Eingänge, es können 2 Lautsprechergruppen angeschlossen werden. Ausgangsleistung 2 x 65 W bei k=0,3%, bei 2 x 50 W ist k=0,06%. Die Lautsprecherimpedanz ist von 4 - 16 Ω, für Kopfhörer werden 8 Ω empfohlen. Ein regelbarer Mikrofoneingang ist auch vorhanden.

Mentioned in - - Manufacturers Literature

Model page created by Karl-Heinz Entrich. See "Data change" for further contributors.
