Stereo Cartridge AG 3063

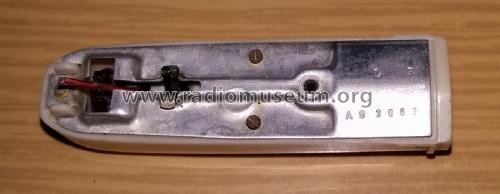

Stereo Cartridge AG 3063; Philips Radios - (ID = 2516747) Microphone/PU Stereo Cartridge AG 3063; Philips Radios - (ID = 2516745) Microphone/PU

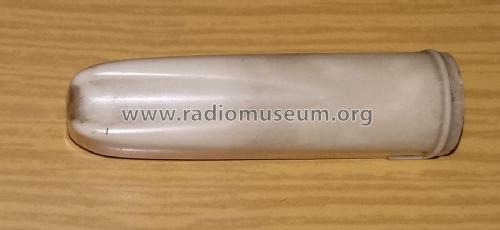

Stereo Cartridge AG 3063; Philips Radios - (ID = 2516746) Microphone/PU Stereo Cartridge AG 3063; Philips Radios - (ID = 2516748) Microphone/PU
Stereo Cartridge AG 3063; Philips Radios - (ID = 2516749) Microphone/PU Stereo Cartridge AG 3063; Philips Radios - (ID = 2516751) Microphone/PU
Stereo Cartridge AG 3063; Philips Radios - (ID = 2590212) Microphone/PU Stereo Cartridge AG 3063; Philips Radios - (ID = 2590213) Microphone/PU
Stereo Cartridge AG 3063; Philips Radios - (ID = 2590215) Microphone/PU Stereo Cartridge AG 3063; Philips Radios - (ID = 2590217) Microphone/PU
Use red slider bar for more.

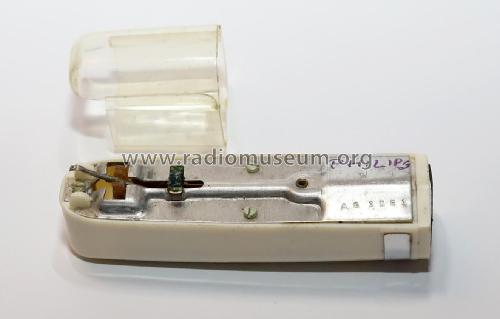

Stereo Cartridge AG 3063; Philips Radios - (ID = 2516747) Microphone/PU
Philips Radios -: Stereo Cartridge AG 3063 [Microphone/PU] ID = 2516747 1400x683
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo Cartridge AG 3063, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1958 Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Stereo Cartridge AG 3063 - Philips Radios - Deutschland
Material Plastics (no bakelite or catalin)
Shape Chassis only or for «building in»
Dimensions (WHD) 16 x 14 x 55 mm / 0.6 x 0.6 x 2.2 inch
Notes

Cartridge system: crystal
Needle pressure: 4 -6 p
Needle: red, sapphire 18µ

AG3230 - 22GP230 can be used as a replacement.

Net weight (2.2 lb = 1 kg) 0.008 kg / 0 lb 0.3 oz (0.018 lb)
Price in first year of sale 18.00 DM
Mentioned in - - Manufacturers Literature (Handbuch RFP 1958/59 S.289)

Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.



All listed radios etc. from Philips Radios - Deutschland
Here you find 2516 models, 2238 with images and 1528 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Stereo Cartridge AG 3063
Threads: 1 | Posts: 3
Hits: 540     Replies: 2
philips: Stereo durch Mono ersetzbar?
Manfred Rathgeb
19.Nov.20
  1

In der Bemerkung wird der AG3230-22GP230 als Ersatz für den AG3063 angegeben. Der erstere ist ein Monotyp, der zweite ein Stereotyp. Möglicherweise gibt es aber beim AG 3063 eine Mono- (und ab 1959) eine Stereoausführung. Die Bilder hier zeigen unterschiedliche Farben der Nadeln, ein Modell trägt nicht die Bezeichnung Stereo, die eingeprägten Buchstaben sind anders und - soweit ersichtlich- ebenso teilweise der Bereich der Einführung zum Tonarm. Bei dieser Häufung der Unterschiede ist kaum anzunehemn, es handle sich bloß um fehlende, ersetzte oder belanglos anders produzierte Teile.

Rüdiger Walz
25.Nov.20
  2

Hier eine Zusatzinformation von Wolfgang Bauer:

1., Der AG3230-22GP230 ist ein Stereotonkopf und nicht, wie falsch beschrieben, ein Monotonkopf.

2., Der AG 3063 müßte AG3063-22GP363 heißen um beide Bezeichnungen zu erwähnen (Alter Code-neuer Code)

     Beim AG3063-22GP363 ist die rote Nadel 946/S 46 richtig, die grüne Nadel 946/S 49 bei den Bildern ist eine Nadel für Schellackplatten !!!. (Siehe Bilder  ID = 2590215, 2590217).

     Vorsicht, diese beschädigt normale Schallplatten mit Mikrorille, da der Saphir viel breiter ist.

     Der markierte Kurzschlussbügel (aus Bild ID = 2590213) auf dem Bild läßt sich herausziehen und schließt die Kontakte für rechts/links kurz für eine Mono-Wiedergabe.



Anbei entsprechende Philipsunterlagen.





Attachments

Manfred Rathgeb
25.Nov.20
  3

Danke den Herren Walz und vor allem Bauer. Noch eine kleine Zusatzinformation: Die in den beiden Listen gezeigten Modelle scheinen nicht alle Modelle zu sein, die Philips zu jener Zeit anbot. Jedenfalls sind in dem Catalogue Salon International Septembre 1965 Paris, Seite 165, anscheinend noch weitere, allerdings nur ganz kurz beschriebene  AG-Modelle aufgeführt, einschließlich möglicherweise Druckfehler, was ich nicht nachprüfen kann.


Philips Radios -: Stereo Cartridge AG 3063
End of forum contributions about this model
