EL3750 /00 /10 (EL/3750)

• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1959

• Category
• Microphone or Pick-up element

• Radiomuseum.org ID
• 77359

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Power type and voltage
• No Power needed

• Loudspeaker
• - For headphones or amp.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: EL3750 /00 /10 - Philips; Eindhoven tubes

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 75 x 75 x 25 mm / 3 x 3 x 1 inch

• Notes

• Dynamisches Richtmikrofon in Nierencharakteristik. Frequenzbereich 50 Hz - 10 kHz. Empfindlichkeit 3,1 mV an 25'000 Ω. Eingebauter Übertrager. Zusätzlich niederohmiger Ausgang für Verbindungskabel und Schnurübertrager.

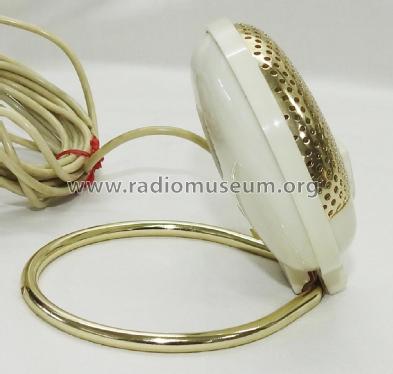

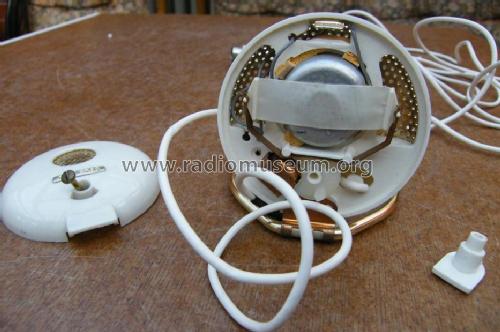

  Das Mikrofon kann am Aufstellbügel vor- und zurück geschwenkt werden, An der Rückseite befindet sich ein Sprache/Musik Schalter. Anschluß über 3-pol. DIN-Stecker, hoch- und niederohmiger Ausgang (10 und 3400 Ω).

  Zubehörteil für z.B. EL3515 und andere Tonbandgeräte.

  Ausführungen:

  • EL/3750 - erste Ausführung
  • EL3750 /00 - identisch mit EL/3750
  • EL3750 /10

  Spätere Gehäuseausführungen haben Kunststoffstege über der rückseitigen Öffnung.
  Das eingeklebte Typenschild (in Messing) fehlt häufig.

  Weitere Ausführungen:

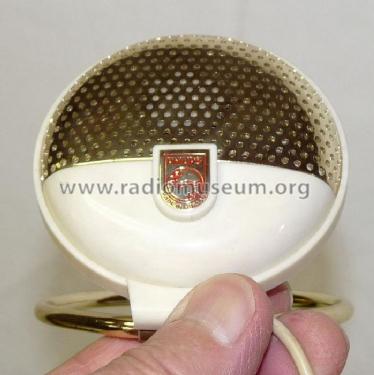

  • EL3750 /01 - mit Norelco Emblem (USA)
  • EL3750 /03 /05 - mit anderen Emblemen

• Net weight (2.2 lb = 1 kg)
• 0.2 kg / 0 lb 7 oz (0.441 lb)

• Price in first year of sale
• 63.00 DM

• Mentioned in
• -- Original prospect or advert (Philips Tonbandgeräte, ca. 1959)

• Literature/Schematics (1)
• - - Manufacturers Literature (Manual EL3515)

• Literature/Schematics (2)
• Handbuch RFP 1959/60 S.328

• Literature/Schematics (3)
• -- Original-techn. papers.

• Author
• Model page created by Werner Raacke. See "Data change" for further contributors.
