Electronic VAΩ Meter PM-2504

• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1975–1986 ??

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 218628

• Images

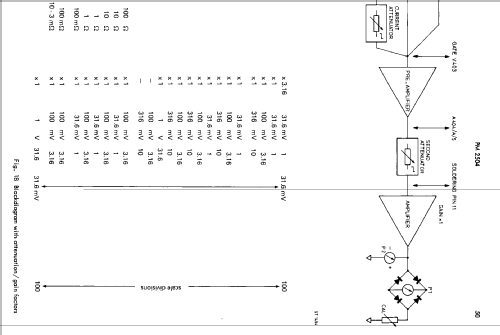

• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• Semi-conducteurs présents

• Semi-conducteurs

• Gammes d'ondes
• - sans

• Tension / type courant
• Batteries / Alim. BT séparée avec fiche / 6 x 1,5 / 9 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Electronic VAΩ Meter PM-2504 - Philips; Eindhoven tubes

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 230 x 140 x 285 mm / 9.1 x 5.5 x 11.2 inch

• Remarques
• PM 2504 electronic VAOhm meter:

  Volt e KOhm = 7 portate da 1 a 1000 fondo scala.
  Ohm e mV = 4 portate da 10 a 300 fondo scala.
  Mohm = 4 portate da 3 a 100 fondo scala.
  mA = 6 portate da 1 a 300 fondo scala
  A = (ingresso sul retro dello strumento) 3 portate da 1 a 30 fondo scala.
  dB = da -40 a +50 in 10 portate fondo scala. Prova diodi e giunzioni.

  Lo strumento, dotato di maniglia di trasporto, è alimentato da 6 celle a 1,5 v entrocontenute ed è dotato di alimentatore a spina esterno 220 Vca - 9 Vcc

• Poids net
• 2.6 kg / 5 lb 11.6 oz (5.727 lb)

• Littérature
• -- Original prospect or advert (Philips Katalog Test & Messtechnik 85 / 86)

• Auteur
• Modèle crée par Sandro Checchi. Voir les propositions de modification pour les contributeurs supplémentaires.
