• Land
• Deutschland / Germany

• Hersteller / Marke
• Philips Radios - Deutschland

• Jahr
• 1967/1968

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 226620

• • Marke: Deutsche Philips-Ges.

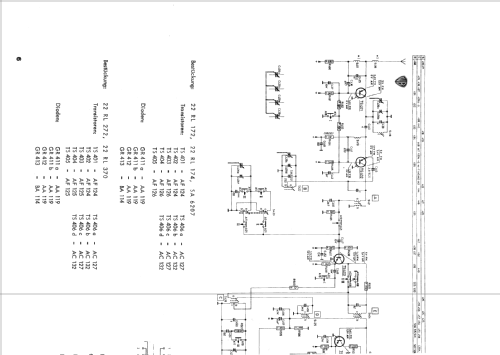

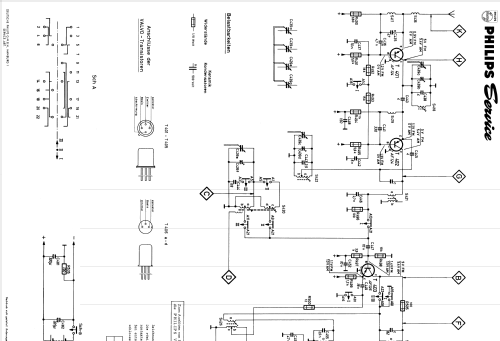

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 9

• Halbleiter
• AF124 AF124 AF126 AF126 AF126 AC127 AC132 AC127 AC132 AA119 AA119 AA119 BA114

• Hauptprinzip
• Superhet allgemein; ZF/IF 452/10700 kHz; 3 NF-Stufe(n)

• Anzahl Kreise
• 5 Kreis(e) AM     8 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle und UKW (FM).

• Betriebsart / Volt
• Trockenbatterien / 4 × 1,5 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Belastbarkeit / Leistung
• 0.16 W (sinus/unverzerrt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org
• Modell: Fleurette 22RL172/00F - Philips Radios - Deutschland

• Form
• Kleines Reisegerät oder «Taschengerät» < 20 cm.

• Abmessungen (BHT)
• 156 x 95 x 36 mm / 6.1 x 3.7 x 1.4 inch

• Bemerkung
• • 3 verschiedene Ausführungen: /00B = beige, /00L = rot, /00F = grün.
  • AM Radio mit eingebauter Ferritantenne:
    • LW: 150 - 260 kHz.
    • MW: 517 - 1622 kHz.
  • FM Radio mit Teleskopantenne: 87.5 - 108 MHz.
  • Verstärker: 1 x 160 mW in 25 Ohm (Lautsprecher AD3207HZ/01).

  ---

  • 3 cabinet colors:  /00B = beige, /00L = red, /00F = green.
  • AM radio with built-in ferroceptor:
    • LW: 150 - 260 kHz.
    • BC: 517 - 1622 kHz.
  • FM radio with telescopic antenna: 87.5 - 108 MHz.
  • Amplifier: 1 x 160mW in 25 Ohm (loudspeaker AD3207HZ/01).

• Nettogewicht
• 0.350 kg / 0 lb 12.3 oz (0.771 lb)

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Wolfgang Bauer angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
