Function Generator PM5132

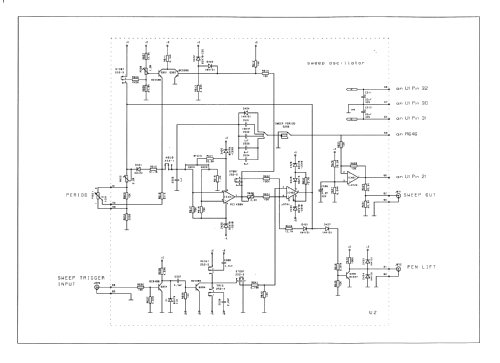

Function Generator PM5132; Philips Radios - (ID = 1204755) Equipment

Function Generator PM5132; Philips Radios - (ID = 1204756) Equipment

Function Generator PM5132; Philips Radios - (ID = 1204757) Equipment

Function Generator PM5132; Philips Radios - (ID = 1204758) Equipment
Function Generator PM5132; Philips Radios - (ID = 1247009) Equipment Function Generator PM5132; Philips Radios - (ID = 1193248) Equipment
Function Generator PM5132; Philips Radios - (ID = 680925) Equipment Function Generator PM5132; Philips Radios - (ID = 1193814) Equipment

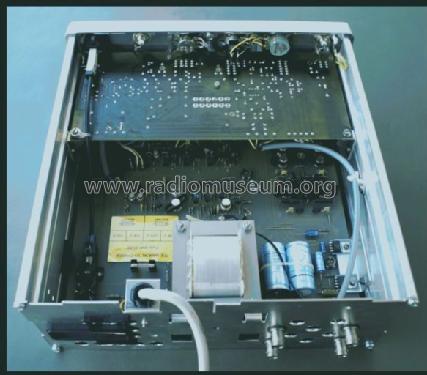

Function Generator PM5132; Philips Radios - (ID = 1193817) Equipment Function Generator PM5132; Philips Radios - (ID = 1193818) Equipment

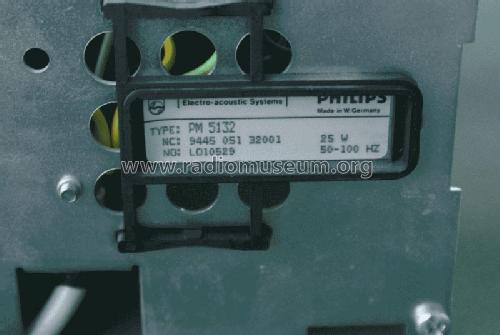

Function Generator PM5132; Philips Radios - (ID = 1193819) Equipment
Use red slider bar for more.
Function Generator PM5132; Philips Radios - (ID = 1247009) Equipment
Philips Radios -: Function Generator PM5132 [Equipment] ID = 1247009 930x522
Select picture or schematic to display from thumbnails on the right and click for download.
For model Function Generator PM5132, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1980 ? Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) Semiconductors present.
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Function Generator PM5132 - Philips Radios - Deutschland
Material Metal case
Dimensions (WHD) 270 x 120 x 290 mm / 10.6 x 4.7 x 11.4 inch
Notes Technische Daten:
Frequenzbereich 0,1Hz bis 2 MHz in 7 Bereichen.
Frequenzeinstellung über Drehknopf mit linearer Skale, zusätzlich Frequenz Feineinstellung.
Wellenformen: Sinus, Dreieck, Rechteck, pos. und neg. Pulse, DC Tastgrad / Duty cycle einstellbar 10...90 %
Ausgang kurzschlußfest, 50 Ohm und 600 Ohm umschaltbar.
Zusätzlicher TTL Ausgang Amplitude 30Vss max, Grenzwert +/- 15V DC Offset kann überlagert werden, Bereich -10V ... +10V.
Ausgangsabschwächer 20dB stufenlos und insges. 60dB in 10 dB Schritten.
Sweep Betriebsarten: Aus, Einzelsweep über Tastendruck oder Triggereingang, kontinuierlicher Sweep Betrieb.
Sweep Charakteristik: Linear.
Start und Stopfrequenz stufenlos innerhalb eines Bereiches einstellbar.
Ansteuerung eines Schreibers möglich durch Ausgänge für eine frequenzproportionale Spannung und Pen Lift.
Sweep-Geschwindigkeit stufenlos 0,05s ... 100s in 3 Bereichen.
Sweep Steuerung: Manuelles Auslösen, Anhalten des Sweeps bei Momentanfrequenz und Rücksetzen während laufendem Sweep.
Eingang für externe Sweep-Steuerspannung oder Frequenzmodulation, max. Steuerbereich 2,5 Dekaden.
Net weight (2.2 lb = 1 kg) 4.8 kg / 10 lb 9.2 oz (10.573 lb)
Collectors' prices

Model page created by Arpad Roth † 27.3.17. See "Data change" for further contributors.
