Interfoon / Interphone / Heim-Rufgerät AF7800

Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 616697) Misc

Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 1487817) Misc

Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 1487818) Misc
Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 199530) Misc Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 199531) Misc
Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 199532) Misc Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 1448138) Misc
Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 1487816) Misc
Use red slider bar for more.

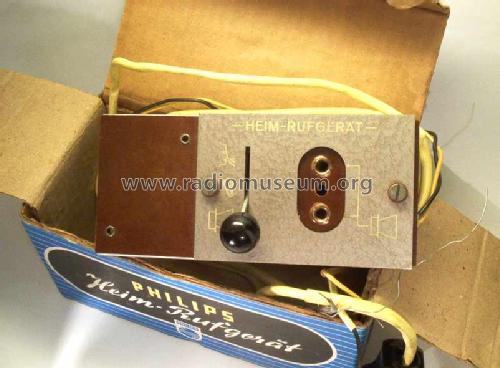

Interfoon / Interphone / Heim-Rufgerät AF7800; Philips; Eindhoven (ID = 199530) Misc
Philips; Eindhoven: Interfoon / Interphone / Heim-Rufgerät AF7800 [Misc] ID = 199530 802x591
Select picture or schematic to display from thumbnails on the right and click for download.
For model Interfoon / Interphone / Heim-Rufgerät AF7800, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1952–1955 Category: Miscellaneous (Other, Various) - see notes
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Interfoon / Interphone / Heim-Rufgerät AF7800 - Philips; Eindhoven tubes
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 130 x 60 x 45 mm / 5.1 x 2.4 x 1.8 inch
Notes

De interfoon-unit dient om in combinatie met een normale ontvanger met pick-up ingang en radio-pickup schakelaar een eenvoudig intercommunicatiesysteem op te bouwen. De schakelaar in de unit biedt de volgende mogelijkheden:

  • Pickup-schakelaar in stand "radio"
    • Stand 1: extra luidspreker alléén
    • Stand 2: eigen luidspreker van het apparaat alléén
    • Stand 3: beide luidsprekers parallel.
  • Pickup-schakelaar in stand "pickup"
    • Stand 1: eigen luidspreker van de ontvanger als microfoon
    • Stand 2: extra luidspreker als microfoon

Dispositif permettant de réaliser une intercommunication en haut-parleur.

Manette de commande à 3 positions:

  • parole - conversation dans le sens poste radio vers HP supplémentaire
  • écoute - conversation dans le sens HP supplémentaire vers poste radio
  • HP supplémentaire - le récepteur fonctionne normalement, le HP supplémentaire peut fonctionne également, soit seul, soit avec celui du récepteur.

Zusatzgerät zum Einbau in einen vorhandenen Rundfunk-Empfänger zum Betrieb einer einfachen Ruf- bzw. Wechselsprechanlage.

Das Gerät enthält: Übertrager, Umschalter für Hören, Sprechen, Normal. Anzuschließen an Tonabnehmer-Buchse, Lautsprecherübertrager und Zweitlautsprecher-Buchse.

Net weight (2.2 lb = 1 kg) 0.3 kg / 0 lb 10.6 oz (0.661 lb)
Price in first year of sale 15.00 DM
Collectors' prices
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) -- Original prospect or advert (Dépliant Série Super-Magnétique 1955)
Literature/Schematics (2) -- Original prospect or advert (Philips Prospekt 3071.454.70 von 1954)

Model page created by Trev Levick. See "Data change" for further contributors.
