• Country
• Netherlands

• Manufacturer / Brand
• Philips; Eindhoven (tubes international!); Miniwatt

• Year
• 1970/1971

• Category
• Loudspeaker, headphone or earphone

• Radiomuseum.org ID
• 197454

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Details
• Hi-Fi equipment

• Power type and voltage
• No Power needed

• Loudspeaker
• 3 Loudspeakers

• Power out
• 20 W (30 W max.)

• Material
• Wooden case

• from Radiomuseum.org

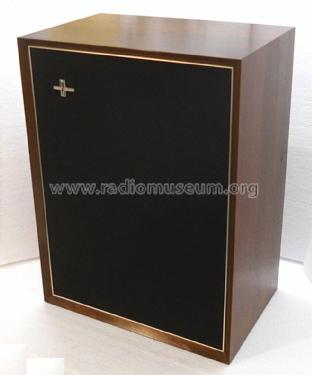

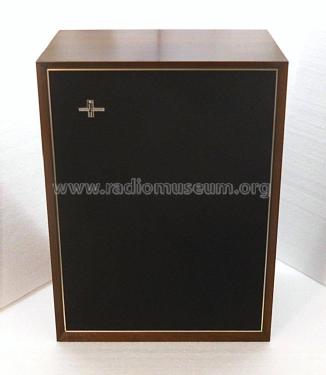

• Model: Lautsprecherbox RH 496 22RH496 - Philips; Eindhoven tubes

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 345 x 460 x 225 mm / 13.6 x 18.1 x 8.9 inch

• Notes

• HiFi-Lautprecherbox 22 RH 496

  Geschlossene 3 Weg-Box mit 3 Lautsprechern,

  • Tieftöner, octagonal Ø 206 mm (Philips AD 8065/W8)
  • Konusmitteltöner, octagonal Ø 129 mm (Philips AD 5060/W8)
  • Kalottenhochtöner, Schwingspulen Ø 25mm (Philips AD 1060/T8)

  Nennbelastbarkeit 20 Watt, Musikbelastbarkeit 30 Watt, Frequenzbereich 35 - 20.000Hz Impedanz 8 Ω, Trennfrequenzen 700 und 3000Hz, Nettovolumen 25l, textile Frontbespannung, nicht abnehmbar

  Gehäusedekor: Nußbaum

  Die Rückseite der Box zeigt eine Prägung "Made in Holland", während das Typschild mit Kürzel PL auf Philips Leuven (Belgien) verweist.

• Net weight (2.2 lb = 1 kg)
• 8.9 kg / 19 lb 9.7 oz (19.604 lb)

• Source of data
• -- Original prospect or advert

• Mentioned in
• Katalog NL 1970 und D 1971, Serviceanleitung

• Author
• Model page created by Günter Döring. See "Data change" for further contributors.
