• Pays
• Allemagne

• Fabricant / Marque
• Philips Radios - Deutschland

• Année
• 1965/1966

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 111751

• • Brand: Deutsche Philips-Ges.

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 16

• Lampes / Tubes
• PC900 PCF801 EF183 EF184 PCL84 PCH200 PCH200 PCF802 PL500 PY88 DY86 PF86 PCL85 EF184 PCL86 A65-11W

• No. de transistors
• 3

• Semi-conducteurs
• AF139 AF139 AF121 OA70 OA81 OA91 BA100 BY100

• Principe général
• Super hétérodyne (en général)

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Boitier en bois

• De Radiomuseum.org

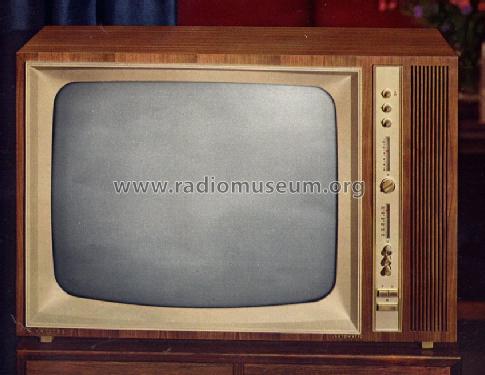

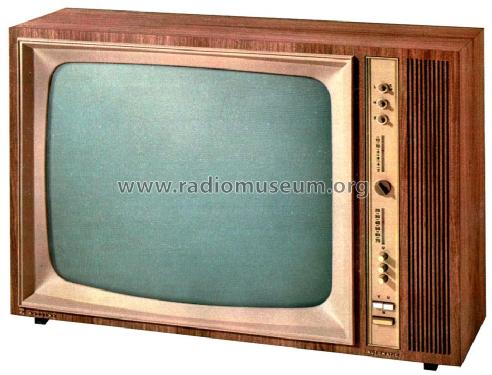

• Modèle: Michelangelo 25TD401A /00 /06 Ch= D5 - Philips Radios - Deutschland

• Forme
• Modèle de table avec boutons poussoirs.

• Dimensions (LHP)
• 800 x 530 x 430 mm / 31.5 x 20.9 x 16.9 inch

• Remarques

• Ausführungen: -00  dunkel, -06  hell
  - UHF Kanalwähler mit Transistoren, Typ A3 687 70 (AT 6380) HA 362 58
  - VHF Kanalwähler mit Röhren, Typ 3112 108 54070 (NT 5703)
  - UHF Kanalwähler mit Drucktastenbedienung
  - Fernbedienung Typ 65 NT1170 oder Typ 66 NT1171 oder Typ 65 Luxus NT 1172

• Poids net
• 32 kg / 70 lb 7.8 oz (70.485 lb)

• Source
• Handbuch VDRG 1965/1966

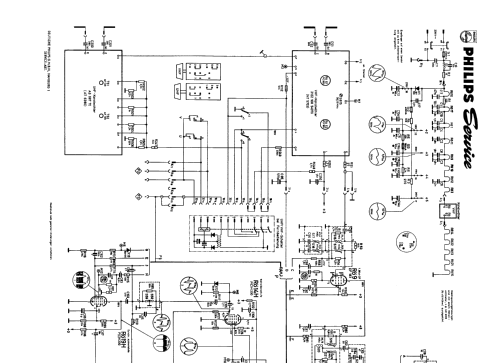

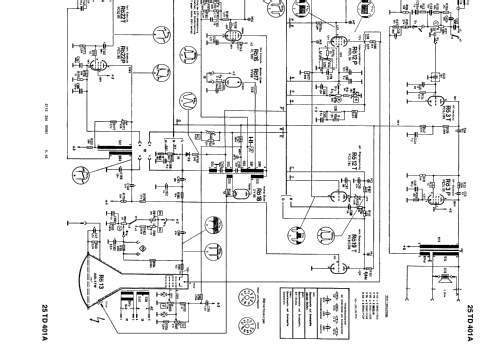

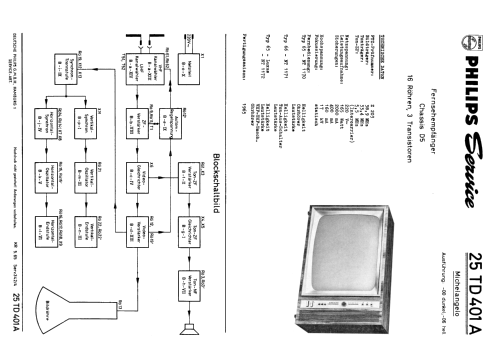

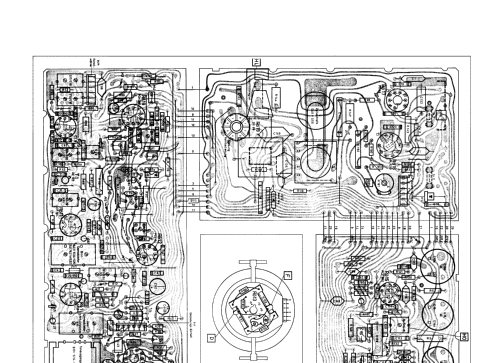

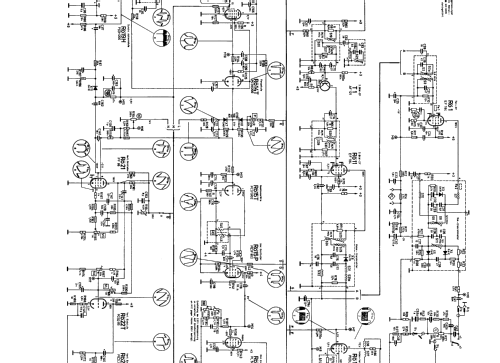

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Bernd P. Kieck. Voir les propositions de modification pour les contributeurs supplémentaires.
