930C

930C; Philips Radios - (ID = 8272) Radio

930C; Philips Radios - (ID = 8273) Radio
930C; Philips Radios - (ID = 2259294) Radio 930C; Philips Radios - (ID = 2259293) Radio
930C; Philips Radios - (ID = 2259295) Radio 930C; Philips Radios - (ID = 757284) Radio
930C; Philips Radios - (ID = 723254) Radio 930C; Philips Radios - (ID = 757142) Radio
930C; Philips Radios - (ID = 1040982) Radio 930C; Philips Radios - (ID = 1040983) Radio
930C; Philips Radios - (ID = 1040984) Radio 930C; Philips Radios - (ID = 1040985) Radio
Use red slider bar for more.
930C; Philips Radios - (ID = 2259294) Radio
Philips Radios -: 930C [Radio] ID = 2259294 978x1352
Select picture or schematic to display from thumbnails on the right and click for download.
For model 930C, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: RE034s RE034 RES164 1904
Main principle TRF with regeneration
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Direct Current supply (DC)
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 930C - Philips Radios - Deutschland
Material Special material, described in the notes.
Notes

Three (3) bands;
I: 200 to 450 m.
II: 400 to 950 m.
III: 900 to 2100 m. Material: Arbolite.

The current regulator 1904 is a FeH resistor (Iron in Hydrogen).

Bis zum Abschluss eines Gerätevertrages zwischen Telefunken und Philips (24. November 1931) war es Philips nicht erlaubt Rundfunkgeräte in Deutschland herzustellen. Philips-Geräte die bis dann in Deutschland verkauft wurden, sind in den Niederlanden hergestellt worden. Lorenz hat in diesen Jahren aber einige Philips-Modelle (wie Paladin) ohne Röhren importiert und mit Telefunken-Röhren in Deutschland verkauft.

Source of data Radiokatalog Band 1, Ernst Erb

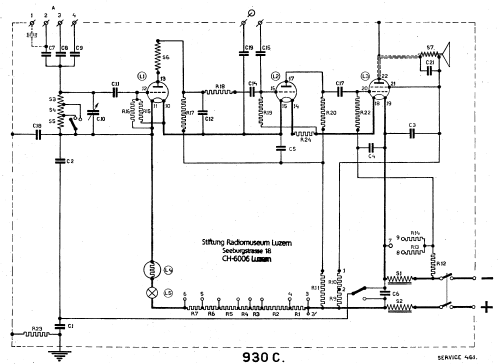

Circuit diagram reference Röhren in FS-Bestückungstabellen


All listed radios etc. from Philips Radios - Deutschland
Here you find 2513 models, 2240 with images and 1532 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: 930C
Threads: 1 | Posts: 1
Hits: 1530     Replies: 0
philips-d: Technische Beschreibung
Ernst Erb
31.Dec.02
  1 Siehe alle acht Seiten inkl. zwei Schaltbildern unter Schweiz.

Philips Radios -: 930C
End of forum contributions about this model
