For model RK36 EL3547A /22A, Philips Radios - Deutschland:
Gerät steht in einem Museum.

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1962–1964 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 13: AC107 AC107 OC44 OC44 OC75 OC75 OC75 OC75 OC74 OC74 OC74 OC74 OC79 OA70 OA70
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 245 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: RK36 EL3547A /22A - Philips Radios - Deutschland
Material Leather / canvas / plastic - over other material
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 400 x 170 x 320 mm / 15.7 x 6.7 x 12.6 inch
Notes

Vierspur Stereo.
Bandgeschwindigkeiten 4,75/9,5 cm/s.
Spulen-Ø 15 cm.
Stereo-NF-Verstärker mit 2 Endstufen je 1,5 W.

Net weight (2.2 lb = 1 kg) 9.5 kg / 20 lb 14.8 oz (20.925 lb)
Price in first year of sale 629.00 DM
External source of data Erb
Source of data Handbuch VDRG 1962/1963
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2513 models, 2241 with images and 1532 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips Radios -: RK36 EL3547A /22A
Threads: 1 | Posts: 2
Hits: 2049     Replies: 1
philips: EL3547A/22A; RK36
Walter Fackler
25.Sep.13
  1

Liebe Sammlerkollegen,

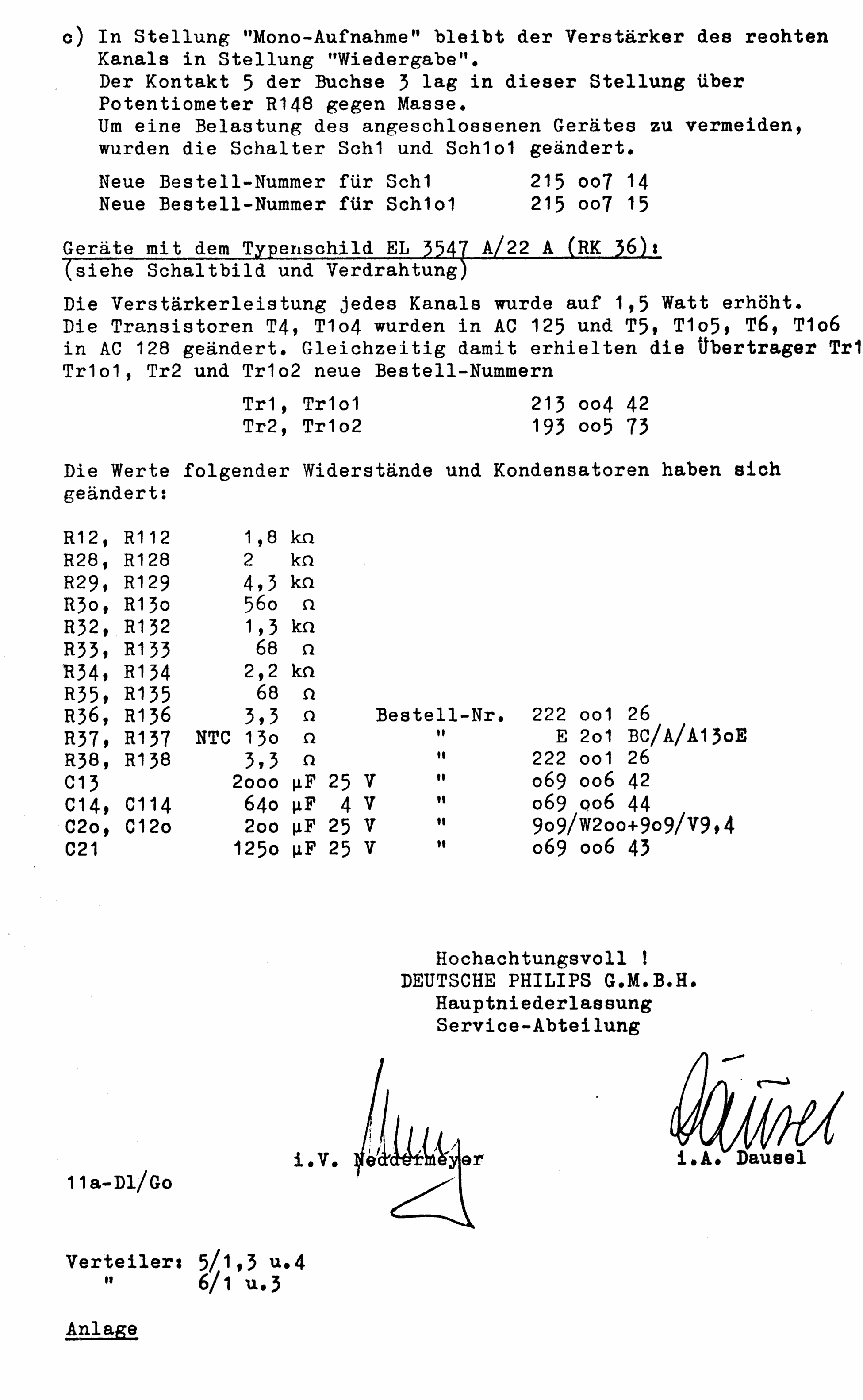

das RK36 Modell EL3547A/22A hat nach den mir vorliegenden Unterlagen eine andere Bestückung in der NF-Endstufe.Demnach passt auch das hochgeladene Schaltbild nicht genau zum Modell, siehe Anlagen.

Den Schaltplan mit der Bestückung AC125, AC126, AC126 wie in der Änderungsmitteilung beschrieben habe ich vorliegen.

Mit freundlichen Grüßen

Walter Fackler

Attachments

Wolfgang Bauer
25.Sep.13
  2

Sg. Herr Fackler,

die bei diesem Modell hinterlegten Schaltpläne gehören zum Modell EL3547A-00.
Diese sind nun zum richtigen Modell verschoben worden.
Bitte laden Sie ihre richtigen Schaltpläne zum Modell RK36 EL3547A/22 und machen einen Änderungsvorschlag mit der richtigen Bestückung.

MfG. WB.
