UHF-Konverter NT1152

UHF-Konverter NT1152; Philips Radios - (ID = 201401) Converter

UHF-Konverter NT1152; Philips Radios - (ID = 201403) Converter

UHF-Konverter NT1152; Philips Radios - (ID = 201402) Converter

UHF-Konverter NT1152; Philips Radios - (ID = 201399) Converter
UHF-Konverter NT1152; Philips Radios - (ID = 202265) Converter UHF-Konverter NT1152; Philips Radios - (ID = 202266) Converter
UHF-Konverter NT1152; Philips Radios - (ID = 202267) Converter UHF-Konverter NT1152; Philips Radios - (ID = 201398) Converter
UHF-Konverter NT1152; Philips Radios - (ID = 1613559) Converter UHF-Konverter NT1152; Philips Radios - (ID = 1613560) Converter
UHF-Konverter NT1152; Philips Radios - (ID = 1613561) Converter UHF-Konverter NT1152; Philips Radios - (ID = 1613562) Converter
UHF-Konverter NT1152; Philips Radios - (ID = 1613563) Converter UHF-Konverter NT1152; Philips Radios - (ID = 1613564) Converter
Use red slider bar for more.
UHF-Konverter NT1152; Philips Radios - (ID = 202265) Converter
Philips Radios -: UHF-Konverter NT1152 [Converter] ID = 202265 933x398

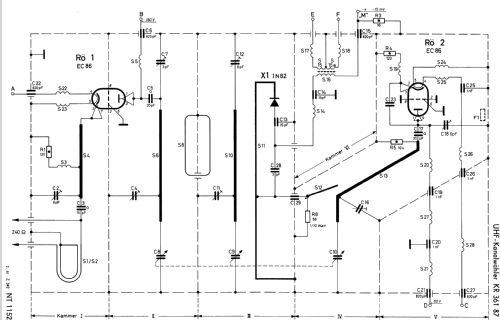

Select picture or schematic to display from thumbnails on the right and click for download.
For model UHF-Konverter NT1152, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1961–1963 Category: Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
Valves / Tubes 2: EC86 EC86
Semiconductors (the count is only for transistors) E250C50 1N82
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: UHF-Konverter NT1152 - Philips Radios - Deutschland
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 240 x 80 x 220 mm / 9.4 x 3.1 x 8.7 inch
Notes

Umsetzung der UHF-Kanäle auf die VHF-Kanäle 3 oder 4.
Mischung mit Silizium-Punktkontakt-Diode 1N82.
An Rückseite angeschlossenes Fernsehgerät schaltet den Konverter
über Thermorelais ein, kein separater Netzschalter vorhanden.
Frühe Ausführung mit Kanaleinteilung 14-54, spätere Skalierung zeigt 20-60.

Siehe auch NT1152 aus Holland.

Net weight (2.2 lb = 1 kg) 3.3 kg / 7 lb 4.3 oz (7.269 lb)
Price in first year of sale 188.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1961/62
Mentioned in -- Original-techn. papers.

Model page created by Robert Latzel. See "Data change" for further contributors.
