UKW-Einbaugerät UKW I 7455

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 27661) Converter

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 5376) Converter

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 1013504) Converter

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 1013505) Converter

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 1013506) Converter

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 1013507) Converter

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 1685448) Converter
UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 404027) Converter UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 404259) Converter
UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 404261) Converter UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 143706) Converter
UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 244570) Converter UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 404260) Converter
Use red slider bar for more.

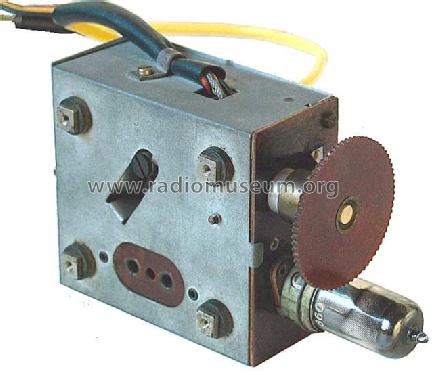

UKW-Einbaugerät UKW I 7455; Philips Radios - (ID = 404027) Converter
Philips Radios -: UKW-Einbaugerät UKW I 7455 [Converter] ID = 404027 640x554
Select picture or schematic to display from thumbnails on the right and click for download.
For model UKW-Einbaugerät UKW I 7455, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1950/1950 Category: Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
Valves / Tubes 1: ECH43
Main principle RF Converter/Adapter (not voltage converter)
Tuned circuits 1 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Powered by external power supply or a main unit. / 6,3 / 250 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: UKW-Einbaugerät UKW I 7455 - Philips Radios - Deutschland
Material Metal case
Dimensions (WHD) 94 x 84 x 47 mm / 3.7 x 3.3 x 1.9 inch
Notes HF, Ultra-Audion. Rändelrad zur Senderabstimmung ohne Skala. Befestigung z.B. auf der Rückwand des Philips BD500A Ausführung OU. Erfüllt nicht die postalischen Bestimmungen bezüglich Störsicherheit.
Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)
Price in first year of sale 35.00 DM
Source of data Kat.d. Rundf.Gr.Handel 1950/51 / Radiokatalog Band 1, Ernst Erb

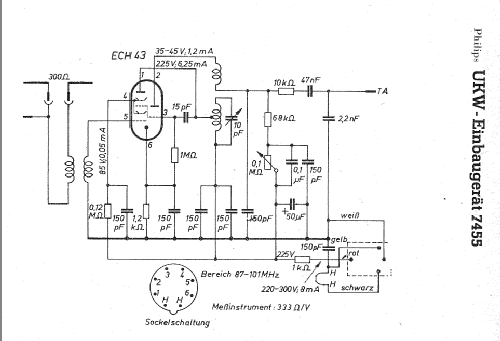

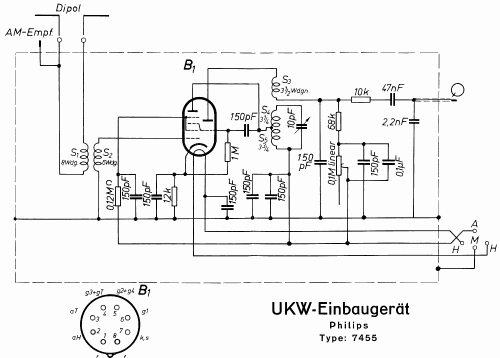

Circuit diagram reference Lange-Nowisch
Mentioned in Funkschau (1250)


All listed radios etc. from Philips Radios - Deutschland
Here you find 2518 models, 2239 with images and 1529 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: UKW-Einbaugerät UKW I 7455
Threads: 1 | Posts: 3
Hits: 1715     Replies: 2
philips: 7455; UKW-Einbaugerät UKW I
Otto Kippes † 24.4.17
31.Jan.11
  1

Mein Gerät hat eine ECH81 statt der ECH42, bei gleicher Typenbezeichnung. Bild hier hochladen oder neues Modell anlegen?

Otto Kippes.

Bernhard Nagel
31.Jan.11
  2

Wenn so original gefertigt, sollte dieses UKW-Einbaugerät 7455 als eigenes Modell angelegt werden. Als Variante wäre ECH81 einzutragen.

Bitte zeigen Sie einige Bilder des Gerätes, danke.

Bernhard Nagel

Bernhard Nagel
31.Jan.11
  3

Herr Kippes sandte mir 2 Bilder des UKW-Einbaugerätes mit ECH81 zu. Es handelt sich um einen nachträglichen Umbau:

Die Noval-Röhrenfassung ist mit 2 verschieden aussehenden Schrauben befestigt worden. Im Original ist die Fassung genietet worden.

Schilder wurden per Hand geändert...

Die Innenansicht zeigt Muttern auf der Gegenseite der Fassung. Sonst sind Gewinde in das Blech geschnitten worden.

Das Gerät wurde demnach so nicht ab Werk geliefert.

Bernhard Nagel


Philips Radios -: UKW-Einbaugerät UKW I 7455
End of forum contributions about this model
