• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1971 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 224768

• • Brand: Deutsche Philips-Ges.

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• AC125 AC125 AF126 AF126

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 1 x 9 Volt

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

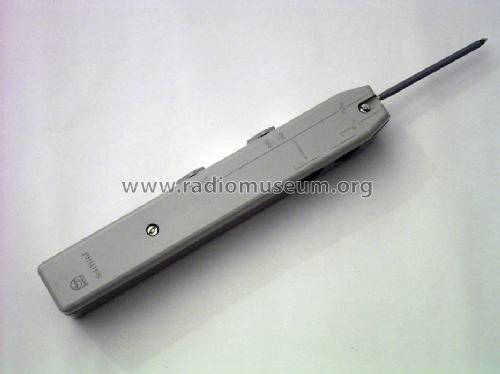

• Model: Universal Fault Finder - Multi-Signalgeber 805/UFF - Philips Radios - Deutschland

• Dimensions (WHD)
• 200 x 30 x 35 mm / 7.9 x 1.2 x 1.4 inch

• Notes

• Philips Universal-Fehlersuchgerät 805/UFF

  Kombinierter NF- und HF-Signalgeber zur Fehlersuche in Rundfunk- und Fernsehgeräten (s/w und Farbe), NF-Verstärker, Tonaufnahme- und Wiedergabeapparaten. Mit Sinusoszillator 4,43/5,5 MHz umschaltbar. Modulation mit 300-Hz-Rechteckschwingung aus Multivibrator.

• Net weight (2.2 lb = 1 kg)
• 0.150 kg / 0 lb 5.3 oz (0.33 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Camillo Spinelli. See "Data change" for further contributors.
