Anodenspannungsapparat (Wechselstrom-Netzanode) 3003

Anodenspannungsapparat 3003; Philips Radios - (ID = 2028399) Power-S Anodenspannungsapparat 3003; Philips Radios - (ID = 2028400) Power-S
Anodenspannungsapparat 3003; Philips Radios - (ID = 2028401) Power-S Anodenspannungsapparat 3003; Philips Radios - (ID = 2028402) Power-S
Anodenspannungsapparat 3003; Philips Radios - (ID = 658919) Power-S Anodenspannungsapparat 3003; Philips Radios - (ID = 658652) Power-S
Anodenspannungsapparat 3003; Philips Radios - (ID = 658651) Power-S Anodenspannungsapparat 3003; Philips Radios - (ID = 658649) Power-S
Anodenspannungsapparat 3003; Philips Radios - (ID = 447119) Power-S Anodenspannungsapparat 3003; Philips Radios - (ID = 658650) Power-S
Use red slider bar for more.
Anodenspannungsapparat 3003; Philips Radios - (ID = 2028399) Power-S
Philips Radios -: Anodenspannungsapparat 3003 [Power-S] ID = 2028399 1336x1817
Select picture or schematic to display from thumbnails on the right and click for download.
For model Anodenspannungsapparat (Wechselstrom-Netzanode) 3003, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1930 Category: Power supply/conditioner or battery or charger
Valves / Tubes 2: 3006 506
schematic requested
Wave bands - without
Details Power: B-Battery Eliminator
Power type and voltage Alternating Current supply (AC) / Siehe Bemerkung. Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Anodenspannungsapparat 3003 - Philips Radios - Deutschland
Shape Tablemodel, with any shape - general.

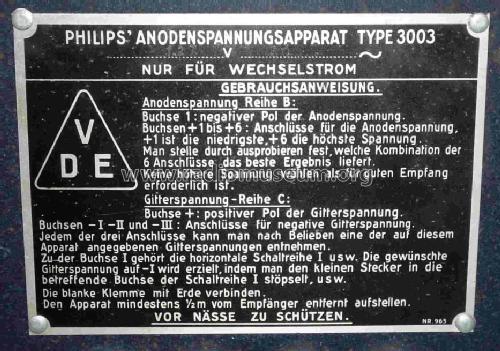

Notes Die Philips Wechelstrom-Netzanode 3003 wurde für
folgende fest eingestellte Netzspannungen geliefert:
100 V, 105 V, 110 V, 127 V, 150 V, 220 V.
Bestimmt für Empfänger von 5 Röhren an. 6 positive, 3 variable negative Abgriffe. Anodenspannung 150 V bei 30 mA Belastbarkeit.
Price in first year of sale 147.00 RM
Literature/Schematics (1) ill. Radiokatalog Max Loeven 1930/31

Model page created by Michael Seiffert. See "Data change" for further contributors.
