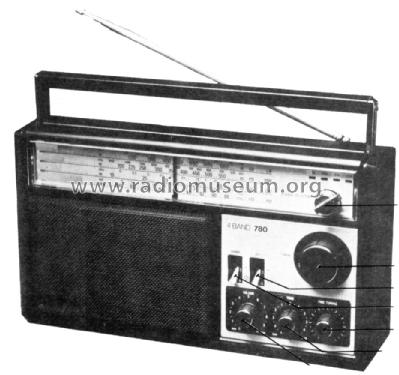

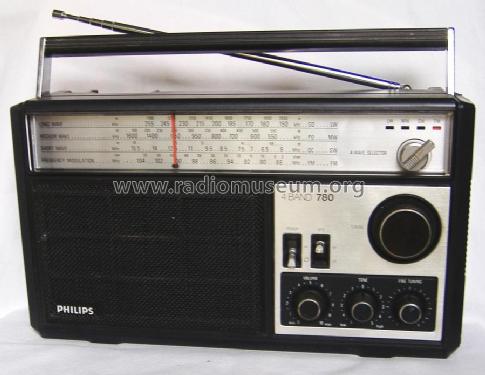

90AL780 /00

• Paese
• Singapore

• Produttore / Marca
• Philips, Singapore

• Anno
• 1980

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 207054

• Immagini
• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 15

• Semiconduttori
• ED1502 ED1602 ED1802 MJE9450 NA21 NA22 CDG00 CDG24 1N60 BZX79 1N4001

• Principio generale
• Supereterodina (in generale); ZF/IF 468/10700 kHz

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Rete / Batterie (ogni tipo) / 110; 220 / 4 x 1,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org
• Modello: 90AL780 /00 - Philips, Singapore

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Annotazioni
• Listado un único semiconductor por tipo.

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Miguel Bravo-Cos. Utilizzare "Proponi modifica" per inviare ulteriori dati.
