• Pays
• Allemagne

• Fabricant / Marque
• Phonomat Pirna, VEB, (Ostd.)

• Année
• 1971–1974

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 192390

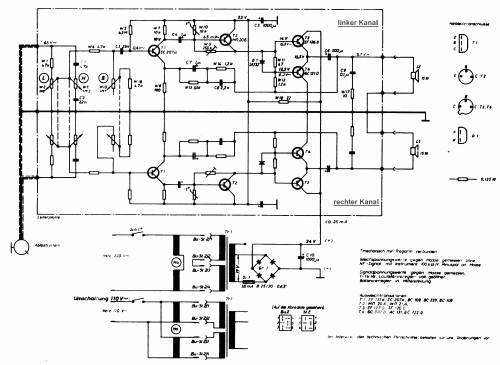

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 10

• Semi-conducteurs
• SC207 SC207 МП20 МП20 SF126 SF126 GC301 or. GC121 GC301 or. GC121

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Electrophone avec HP

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• 2 HP / Ø 13 cm = 5.1 inch

• Puissance de sortie
• 4 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Compliment ST102 - Phonomat Pirna, VEB, Ostd.

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 345 x 185 x 305 mm / 13.6 x 7.3 x 12 inch

• Remarques

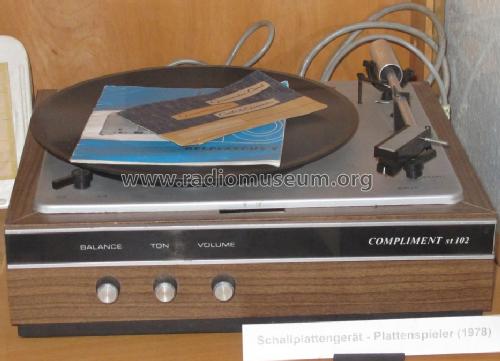

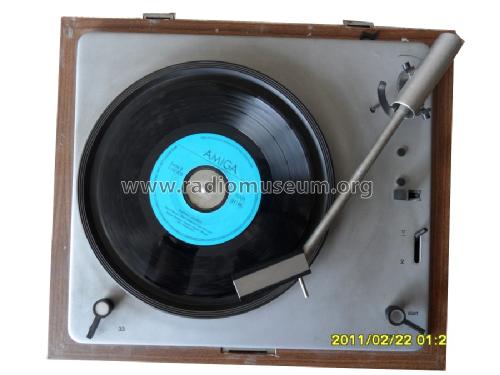

• Stereoplattenspieler, 33 und 45 UpM, Abtastsystem CS29 mit Reibradantrieb.

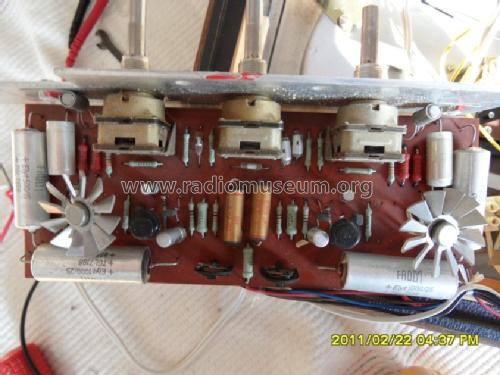

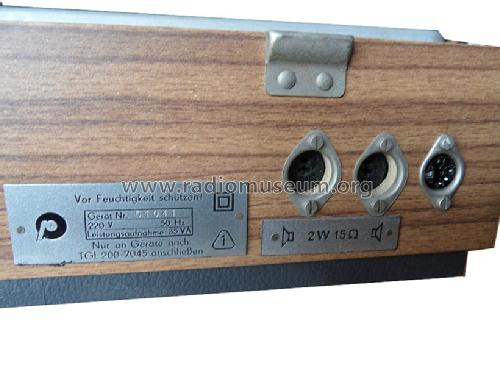

  Stereoverstärker 2 x 2Watt an je 15 Ohm.

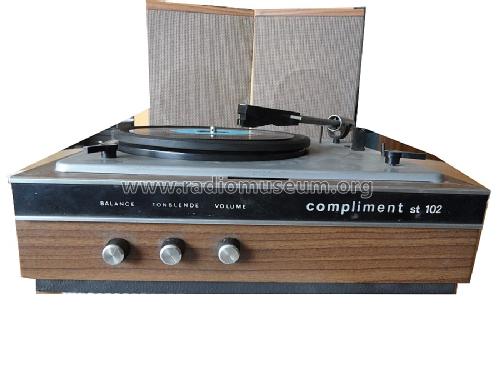

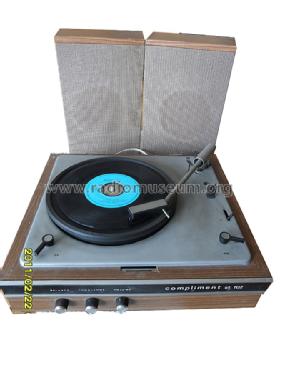

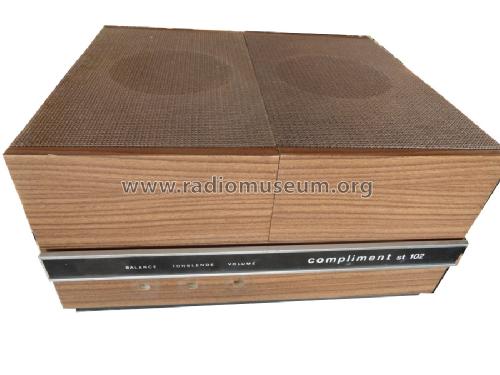

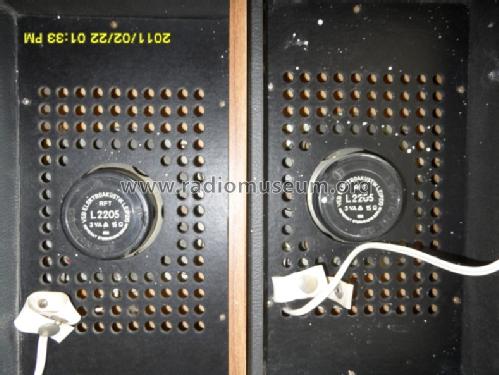

  Höhen-Tiefenreglung, Überspielausgang, die zwei Lautsprecherboxen mit je einem LP2205 (3 Watt, 15 Ohm) bestückt, werden als Deckel aufgesetzt. Im Gegensatz zum Compliment 202, welcher vorrangig in den Export ging und furnierte Oberflächen hat, ist hier das Holzgehäuse nur mit Reprooberfläche in Holzoptik.

• Source
• - - Data from my own collection

• Auteur
• Modèle crée par Wolfgang Lill. Voir les propositions de modification pour les contributeurs supplémentaires.
