Stereo Amplifier SA-7800 HG ｜ S ｜S/G

Pioneer Corporation; Tokyo

Data
Forum
Pictures
Collections

  • Year
  • 1979–1981
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 225180

 Technical Specifications

  • Number of Transistors
  • 73
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Hi-Fi equipment
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 120; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 130 W (160 W max.)
  • Material
  • Various materials
  • from Radiomuseum.org
  • Model: Stereo Amplifier SA-7800 [HG ｜ S ｜S/G] - Pioneer Corporation; Tokyo
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 453 x 155 x 376 mm / 17.8 x 6.1 x 14.8 inch
  • Notes

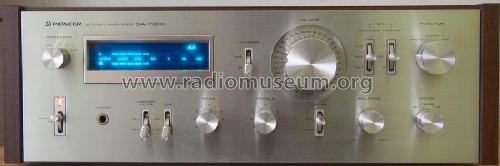

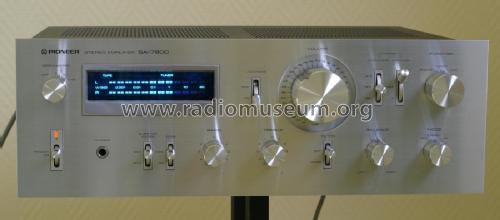

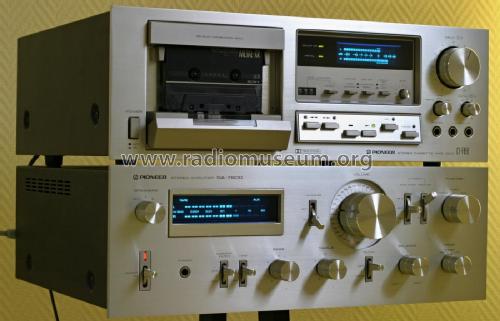

  • A hi-fi stereo amplifier with continuous power output of 2 x 65 watts into 8 ohms or 4 ohms. The HG and S versions are housed in black metal cases, the S/G a walnut wooden case.  With a blue fluoroscan power meter, Function selector switch (Tuner, Phono, Aux), Loudspeaker selector (A, B, A+B), Loudness and Subsonic filter switches, rotary controls for Volume, Bass, Treble and Balance, Tone bypass switch, Muting switch, Mode switch, Tape Monitor switches (1,2), Tape Duplicate switch, and a jack for headphones.

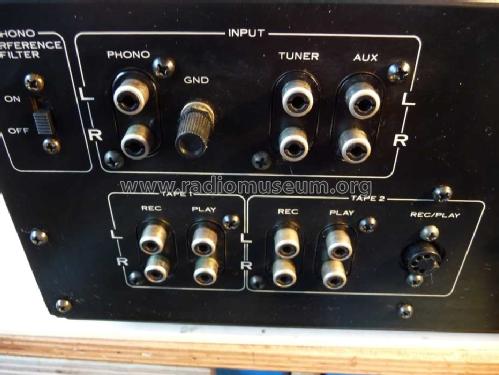

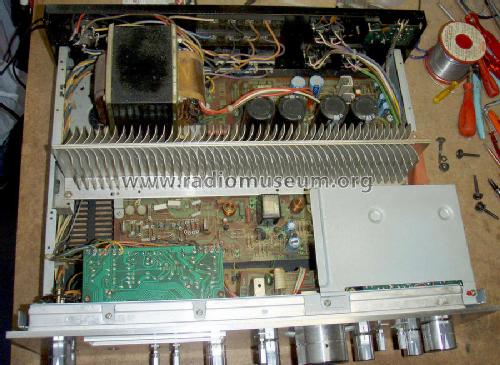

    On the rear panel, Phono Interference filter, RCA phono sockets for input Phono, Tuner and Aux, for input/output Tape1 and Tape2, terminals for two pairs of loudspeakers (A, B) and a voltage selector. The HG version has an additional DIN socket for Tape2 and an IEC mains socket with separate mains lead. The S and S/G versions additionally have four AC outlets 200W max., 2 switched and 2 unswitched.

    Ausgangsleistung an 4 und 8 Ohm bei 0,009% Klirrfaktor: 65 W pro Kanal 10-20,000Hz
    Ausgangsleistung an 4 Ohm bei 0,03% Klirrfaktor: 80W pro Kanal 10-50,000Hz
    Ausgangsleistung an 4 Ohm bei 1% Klirrfaktor nach DIN: 125 W pro Kanal. (Diese Angabe taucht erst im Katalog 80/81 auf)
    Leistungsanzeige über direkt geheizte Vakuumröhre (Fluoreszenzanzeige)
    Lautstärkeregelung über Stufenschalter (siehe auch Forumsbeitrag)
    Es gibt 2 Varianten: Einmal mit fest angebrachtem Netzkabel ohne Schutzkontakt (Schutzklasse 2) und Spannungswähler für 4 Netzspannungen, oder mit Kaltgerätebuchse und Schutzkontakt (Schutzklasse 1). Diese Ausführung hat zusätzlich eine 5-Pol DIN-Buchse für Tape 2 und nur Wahlmöglichkeit zwischen 220 V / 240 V Netzspannung.

    Dimensions (WHD) metal case:  420 x 150 x 376 mm
                                wooden case:  453 x 155 x 376 mm

    Versions/Power requirements
    HG     Europe or Oceania  /  220V and 240V AC 50/60Hz (Switchable)
    S        General export        / 110V, 120V, 220V and 240V AC 50/60Hz (Switchable)
    S/G    U.S. Military             / 110V, 120V, 220V and 240V AC 50/60Hz (Switchable)

    Power consumption: 650 Watts (HG), 200 Watts (S & S/G)

    See also the Pioneer SA-7800 Stereo Amplifier KU & KC versions, with the specification for all versions.

  • Net weight (2.2 lb = 1 kg)
  • 12.7 kg / 27 lb 15.6 oz (27.974 lb)
  • Source of data
  • -- Original-techn. papers.
  • Mentioned in
  • - - Manufacturers Literature (Original-Prospekte, Bedienungsanleitungen und Kataloge.)
  • Literature/Schematics (1)
  • - - Manufacturers Literature (Service Manual SA-7800)
  • Literature/Schematics (2)
  • - - Manufacturers Literature (Operating instructions Pioneer SA-7800)
  • Author
  • Model page created by Walter Steinwender. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Stereo Amplifier is part of the collections of the following members.

 Forum

Forum contributions about this model: Pioneer Corporation;: Stereo Amplifier SA-7800

Threads: 2 | Posts: 3

Die Angaben für die Ausgangsleistung dieses Verstärkers variieren stark, je nachdem, in welchem Jahr das entsprechende Printmedium erschienen ist (der SA-7800 und seine beiden großen Brüder SA-8800 und SA-9800 waren tatsächlich über 2 Modelljahre im Pioneer-Programm). Ich habe die Ausgangsleistung deshalb einfach mal nachgemessen und an meinem Rim Stereo-Wattmeter sind es tatsächlich 110W pro Kanal an 4 Ohm. Allerdings steht der Spannungswähler an meinem Verstärker sicherheitshalber auf 240V, so dass die im Katalog 80/81 angegebene Ausgangsleistung von 125W pro Kanal an 4 Ohm bei richtiger Netzspannung durchaus plausibel ist!

Klaus Feth, 08.Mar.15

Weitere Posts (1) zu diesem Thema.

Ich habe seit längerer Zeit einen SA-7800 als Werkstatt-Verstärker. Dabei ist mir schon immer unangenehm aufgefallen, dass sich das Ausgangssignal (z.B. Sinus) mit dem Lautstärkeregler nicht genau einstellen lässt. Es springt beim Betätigen des Reglers immer zwischen festen Werten.

Heute habe ich einen identischen Verstärker repariert und nachdem der Lautstärkeregler nicht mehr zu reanimieren war, habe ich ihn ausgebaut und zum Reinigen zerlegt. Was ich dabei zu sehen bekam, war wirklich verblüffend: es ist kein Potentiometer, sondern ein Stufenschalter mit Festwiderständen in Poti-Bauweise! Faszinierend ist die technische Realisierung: es gibt, wie bei einem Poti, einen inneren und äußeren Schleifer. Für den inneren Schleifer gibt es auch einen Schleifring, wie gewohnt. Es gibt auch eine außen umlaufende Kohlebahn, allerdings verläuft sie außerhalb der Bahn des äußeren Schleifers, so dass dieser die Kohlebahn nicht berührt. Von dieser Kohlebahn führen dann feine versilberte Kontaktflächen nach innen auf die Laufbahn des äußeren Schleifers. Der Schleifer und die Kontaktflächen liegen so zueinander, dass vom Schleifer immer mehrere Kontaktflächen gleichzeitig kontaktiert werden. So ergibt sich ein "kurzschließender" Schalter und es ist beim Drehen kein Knacken zu hören. Interessantes Detail: Der Abstand der einzelnen Kontaktflächen zueinander ist nicht konstant, sondern verändert sich stark mit dem Drehwinkel. Vermutlich wird so der exakte logarithmische Widerstandsverlauf hergestellt.

Warum dieser Aufwand? Einmal gibt es bei einer solchen Bauweise keinen altersbedingten Widerstandsanstieg durch Abrieb auf der Kohlebahn. Das ist übrigens nicht zu unterschätzen. Bei meinem Sennheiser VKS 203 ist der Widerstand des Lautstärkepotis in 50 Jahren von 2 x 1 M auf 2 x 5 M angestiegen, mit entsprechender Auswirkung auf den Klang (Höhenverlust). An solche Zeiträume hat bei Pioneer sicher niemand gedacht, aber hier geht es vermutlich vorrangig um den exakten Gleichlauf beider Kanäle, denn hier haben sich die Pioneer-Leute mit der extrem auflösenden Leistungsanzeige selbst ein Bein gestellt! Der kleinste angezeigte Wert beträgt 0,001W, damit werden geringste, eigentlich unhörbare Differenzen in der Lautstärke beider Kanäle durch die Anzeige sofort aufgedeckt. Die bauartbedingten Ungenauigkeiten eines logarithmischen Stereo-Potentiometers hätten hier wohl schnell zu Reklamationen geführt.

Im Pioneer-Katalog 79/80 wird unter den Besonderheiten dieser Serie der "professionell kalibrierbare Lautstärkeregler" aufgeführt.

Klaus Feth, 08.Feb.15
