• Country
• France

• Manufacturer / Brand
• Pizon Bros (JMP); Paris

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 68734

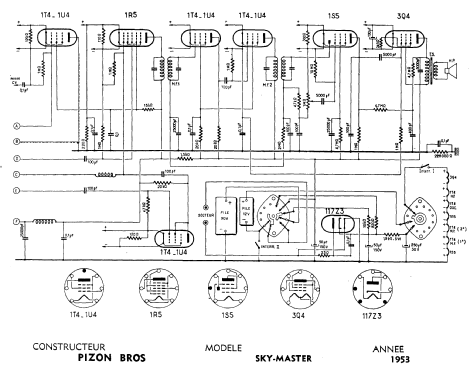

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• 1T4 or 1U4 1R5 1T4 or 1U4 1T4 or 1U4 1T4 or 1U4 1S5 3Q4 117Z3

• Main principle
• Superhet with RF-stage

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and more than two Short Wave bands.

• Power type and voltage
• Line / Storage batteries (perhaps also batteries) / AC 110-250; DC 110-125 / 12 & 90 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17 cm = 6.7 inch

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org
• Model: Sky-Master Type A [8 tubes] - Pizon Bros JMP; Paris

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 390 x 280 x 170 mm / 15.4 x 11 x 6.7 inch

• Notes

• 6 bandes étalée OC. Antenne télescopique.

  Alimentation aussi sur accumulateurs 6 volts par adjonction d'une commutatrice. Tropicalisée.

  Voir aussi modèle Sky-Master Type B avec système de contre-réaction sur étage finale.

• External source of data
• Serge Laffont/Martin Renoth

• Mentioned in
• -- Original prospect or advert

• Literature/Schematics (1)
• Radio Constructeur et Dépanneur janvier 1952
