PA Amplifier Push-Pull 2B6

Postal Radio, New York

Données
Forum
Images
Collections

  • Année
  • 1934
  • Catégorie
  • Amplificateur BF ou mélangeur BF
  • Radiomuseum.org ID
  • 354634

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 5
  • Principe général
  • Amplification audio
  • Gammes d'ondes
  • - sans
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110 Volt
  • Haut-parleur
  • - Ce modèle nécessite des HP externes
  • Puissance de sortie
  • 20 W (sans distorsion)
  • Matière
  • Boitier métallique, lampes visibles
  • De Radiomuseum.org
  • Modèle: PA Amplifier Push-Pull 2B6 - Postal Radio, New York
  • Forme
  • Chassis (pour intégration dans meuble)
  • Dimensions (LHP)
  • 15 x 8.5 x 11.5 inch / 381 x 216 x 292 mm
  • Remarques

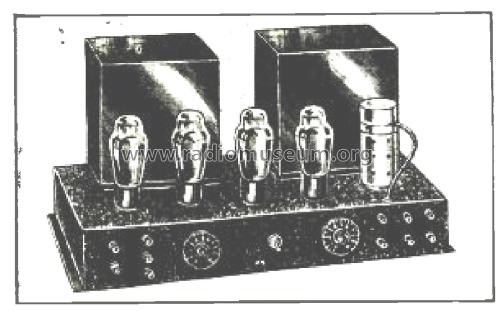

  • The Postal PA Amplifier Push-Pull 2B6 is a Public Address Amplifier that has the following features:

    • Power On / Off switch.
    • Mic / Phono switch.
      • Microphone input options: crystal, velocity, or dynamic.
      • Phonograph input.
    • Volume and Tone controls.
    • Speaker output drive impedance:  9, 15, 500, 4000 Ω.
    • Modulated Plate voltage is available for electro magnetic dynamic speakers.
    • Audio gain is 83 db at 1000 Hz.
    • Frequency response is substantially flat from 20 to 17,000 Hz.
    • Power consumption is 90 W when driving a total of 20 W output speakers.
    • Chassis is heavy-gauge auto-body steel, with a black crystalline finish.
  • Poids net
  • 45 lb (45 lb 0 oz) / 20.430 kg
  • Schémathèque (1)
  • Radio Craft (Nov. 1934, pages 286, 299 schematic & description, 306 ad.)
  • Auteur
  • Modèle crée par Jerry Elarton. Voir les propositions de modification pour les contributeurs supplémentaires.
