• Pays
• Australie

• Fabricant / Marque
• Pye Industries Ltd Australia; Marrickville

• Année
• 1964

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 292510

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 13

• Semi-conducteurs
• 2N374 2N373 2N373 AC126 AC126 AC126 AC126 AC126 AC126 AC128 AC128 AC128 AC128 1N60A 1N295 unknown_diode unknown_diode

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Gammes d'ondes
• PO uniquement

• Particularités
• Tourne disque sans changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 240-254 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier métallique

• De Radiomuseum.org

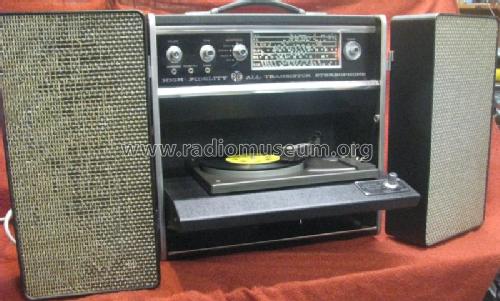

• Modèle: Black Box TS1 MkIII - Pye Industries Ltd Australia;

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 22 x 15 x 7.5 inch / 559 x 381 x 191 mm

• Remarques

• Updated version of Pye Black Box TS1 Ch= R24-1A.

  Metal case covered in charcoal coloured vinyl with detachable speakers.

  Dimensions are for without the stand & speakers closed. Stand 10½" high

• Prix de mise sur le marché
• 124.95 AUS £

• Schémathèque (1)
• J.R. Publications Transistor Radio Service Handbook (Group C1, 1964, Page P71.)

• Auteur
• Modèle crée par Martin Kent. Voir les propositions de modification pour les contributeurs supplémentaires.
