Quarzthermostat 236

Quarzkeramik GmbH, QK; Stockdorf

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1961
  • Kategorie
  • Diverses (Sonstiges) - siehe Bemerkungen
  • Radiomuseum.org ID
  • 311037

 Technische Daten

  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Externes Speisegerät / Netzgerät / Hauptgerät
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Quarzthermostat 236 - Quarzkeramik GmbH, QK;
  • Abmessungen (BHT)
  • 62 x 62 x 155 mm / 2.4 x 2.4 x 6.1 inch
  • Bemerkung

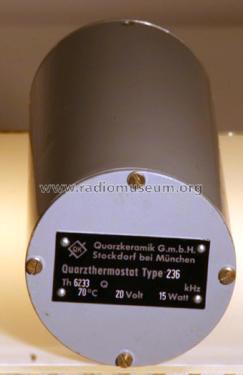

  • Der Quarzthermostat vom Typ 236 wurde gemäß Bodenaufdruck im Jahr 1961 von der Firma Quarzkeramik  hergestellt. Er hat zylindrische Form (Durchmesser = 62mm, Länge 155mm) und wiegt 730g. Das Innere des Thermostaten besteht aus einem dickwandigen Al-Hohlzylinder mit über dessen Oberfläche verteilter Heizwicklung. Die Heizung benötigt 20V bei 0.75A.

    Für die Aufnahme eines Schwingquarzes befindet sich in der zentralen Kavität des Al-Hohlzylinders eine 8-pol. LOCTAL-Fassung. Zur Steuerung der Thermostatenheizung sind in der Wandung des Al-Hohlzylinders 2 voneinander unabhängige Temperatursensoren eingebettet: Der 1. Sensor öffnet bei 50°C, der 2. Sensor schließt bei 70°C. Die hohe Wärmekapazität des Al-Hohlzylinders garantiert hervorragende Temperaturkonstanz in der Kavität.

    Alle elektrischen Anschlüsse sind an eine 11-polige Lötösenleiste am Boden des Thermostaten herausgeführt.

  • Nettogewicht
  • 0.730 kg / 1 lb 9.7 oz (1.608 lb)
  • Autor
  • Modellseite von Harald Giese angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
