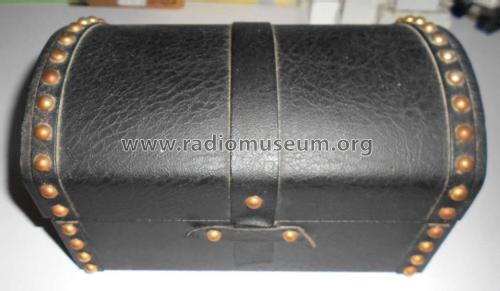

Arpège Corsaire forme coffre au trésor

Arpège Corsaire ; Radialva, Véchambre (ID = 2401109) Radio Arpège Corsaire ; Radialva, Véchambre (ID = 1680818) Radio
Arpège Corsaire ; Radialva, Véchambre (ID = 1680819) Radio Arpège Corsaire ; Radialva, Véchambre (ID = 1680839) Radio
Arpège Corsaire ; Radialva, Véchambre (ID = 1680840) Radio Arpège Corsaire ; Radialva, Véchambre (ID = 1680841) Radio
Arpège Corsaire ; Radialva, Véchambre (ID = 1680842) Radio Arpège Corsaire ; Radialva, Véchambre (ID = 2317150) Radio
Arpège Corsaire ; Radialva, Véchambre (ID = 2317151) Radio Arpège Corsaire ; Radialva, Véchambre (ID = 2539349) Radio
Use red slider bar for more.
Arpège Corsaire ; Radialva, Véchambre (ID = 2401109) Radio
Radialva, Véchambre: Arpège Corsaire [Radio] ID = 2401109 1400x1699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Arpège Corsaire forme coffre au trésor, Radialva, Véchambre Frères; Asnières, Courbevoie, Saint-Denis

Country:  France
Manufacturer / Brand:  Radialva, Véchambre Frères; Asnières, Courbevoie, Saint-Denis
Year: 1967 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: 37T1 2N395 2N395 2N323 2N320 2N320 1N65 1N65
schematic requested
Main principle Superheterodyne (common); ZF/IF 480 kHz
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 2 x 4.5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch
Power out
from Radiomuseum.org Model: Arpège Corsaire [forme coffre au trésor] - Radialva, Véchambre Frères;
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 205 x 110 x 130 mm / 8.1 x 4.3 x 5.1 inch
Notes

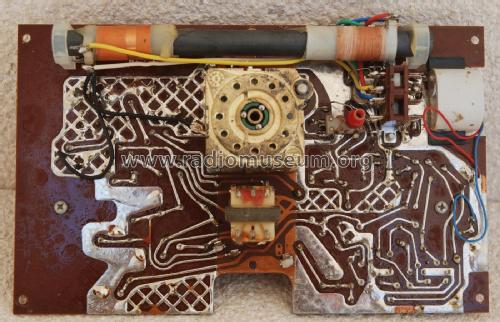

2 gammes d'ondes PO et GO, indicateur d'accord par galvanomètre. Circuits imprimés. Cadre ferrite, selection par touches. Haut-parleur 20 ohms, situé dans le couvercle.

Poids avec piles.

Voir le page de resumé pour plus d'informations sur la gamme Arpège.

Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Mentioned in -- Original-techn. papers.

Model page created by Mark Hippenstiel. See "Data change" for further contributors.
