Amplificateur stéréophonique Ampli Stéréo 63
Radio-Prim; Paris
- Country
- France
- Manufacturer / Brand
- Radio-Prim; Paris
- Year
- 1963
- Category
- Audio Amplifier or -mixer
- Radiomuseum.org ID
- 336764

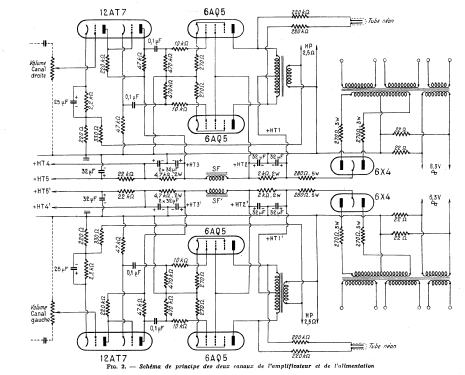

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 12
- Main principle
- Audio-Amplification; 6 AF stage(s)
- Wave bands
- - without
- Power type and voltage
- Alternating Current supply (AC) / 117-127; 220-235 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 13 W (unknown quality)
- Material
- Metal case
- from Radiomuseum.org
- Model: Amplificateur stéréophonique Ampli Stéréo 63 - Radio-Prim; Paris
- Shape
- Chassis only or for «building in»
- Dimensions (WHD)
- 260 x 70 x 300 mm / 10.2 x 2.8 x 11.8 inch
- Notes
-
Caractéristiques essentielles de cet amplificateur:
• Commutateur d'entrée à trois positions:
- PU piézo (250 mV)
- Radio (500 mV)
- PU magnétique (8 mV), avec corrections de gravures mises en service, le cas échéant, par ce commutateur
• Préamplificateur PU magnétique en montage cascode de la 12AT7
• Commutateur correcteur à deux positions « Fletcher » et « normal»
• Réglage séparé des graves et des aiguës agissant simultanément sur les deux canaux
• Alimentation haute tension et filaments, séparée sur chaque canal, ce qui évite toute intermodulation entre les deux canaux
• Dispositif de balance visuelle par tubes au néon.Cet appareil est vendu en pièces détachées par Radio-Prim ou Radio-M.J. pour la somme de 296,85 FRF.
A noter qu'il s'agit d'un chassis sans coffret.
- Price in first year of sale
- 296.85 FRF
- Mentioned in
- Le Haut-Parleur (N°1060 de février 1963, pages 84 à 88.)
- Author
- Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
