UKW-Zwerg

UKW-Zwerg ; Radiopraktiker, Wien (ID = 1417499) Kit
UKW-Zwerg ; Radiopraktiker, Wien (ID = 1416013) Kit UKW-Zwerg ; Radiopraktiker, Wien (ID = 727999) Kit
UKW-Zwerg ; Radiopraktiker, Wien (ID = 728000) Kit UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407462) Kit
UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407463) Kit UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407464) Kit
UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407465) Kit UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407466) Kit
UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407467) Kit UKW-Zwerg ; Radiopraktiker, Wien (ID = 1407668) Kit
Use red slider bar for more.
UKW-Zwerg ; Radiopraktiker, Wien (ID = 1416013) Kit
Radiopraktiker, Wien: UKW-Zwerg [Kit] ID = 1416013 933x573
Select picture or schematic to display from thumbnails on the right and click for download.
For model UKW-Zwerg, Radiopraktiker, Wien:

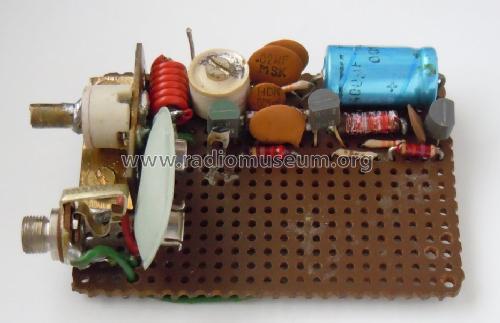

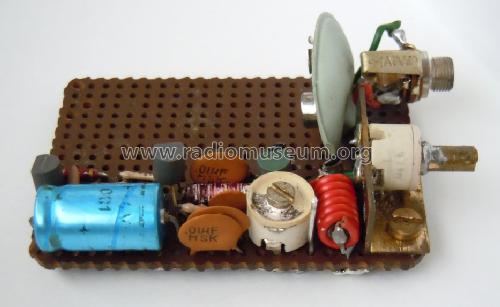

Pendelaudion aus 'praktiker' 1971 / Heft 5 (mit Piezo-Kopfhörer, zur Verfügung gestellt von Roman Swoboda)

Country:  Austria
Manufacturer / Brand:  Radiopraktiker, Wien
Year: 1971 Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 3: BF255 BC239 BC239
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown); something special ? Please give information (notes)
Tuned circuits 1 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Batteries / addl. power jack / 3,5 - 15 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: UKW-Zwerg - Radiopraktiker, Wien
Material Modern plastics (no Bakelite or Catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 65 x 23 x 48 mm / 2.6 x 0.9 x 1.9 inch
Notes

Stabiles UKW-Pendelaudion mit NF-Verstärker für Kopfhörerempfang. Bauanleitung des Radiopraktiker Heft 5 / 1971.

Stromaufnahme mit 9 V Block = 0,7 mA

Price in first year of sale 150.00 ATS
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Gerhard Heigl. See "Data change" for further contributors.
