Einstrahl-Oszilloskop EO 211

Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 263615) Equipment

Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 263611) Equipment

Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 263613) Equipment

Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 263614) Equipment

Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 263610) Equipment
Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 2213737) Equipment Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 244585) Equipment
Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 244586) Equipment Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 263316) Equipment
Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 357828) Equipment Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 1346955) Equipment
Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 1346956) Equipment Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 1346957) Equipment
Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 1346963) Equipment Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 1346964) Equipment
Use red slider bar for more.
Einstrahl-Oszilloskop EO 211; Radio und Fernsehen (ID = 2213737) Equipment

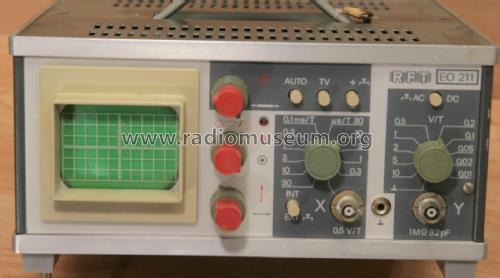

Radio und Fernsehen: Einstrahl-Oszilloskop EO 211 [Equipment] ID = 2213737 1400x781
Select picture or schematic to display from thumbnails on the right and click for download.
For model Einstrahl-Oszilloskop EO 211, Radio und Fernsehen Karl-Marx-Stadt, VEB; (Ostd.)

Country:  Germany
Manufacturer / Brand:  Radio und Fernsehen Karl-Marx-Stadt, VEB; (Ostd.)
Brand

Serute
Year: 1975 ?? Category: Service- or Lab Equipment
Valves / Tubes 1: B7S2
Semiconductors (the count is only for transistors) 30:
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Einstrahl-Oszilloskop EO 211 - Radio und Fernsehen Karl-Marx-
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 255 x 130 x 250 mm / 10 x 5.1 x 9.8 inch
Notes

10-MHz-Einstrahl-Oszilloskop. X-Y-Betrieb möglich. X-Ablenkung von 0,3 µs/T bis 30 ms/T.

Das Gerät wurde in den 1980er Jahren als Exportmodell auch bei CONRAD ELECTRONIC  als Voltcraft 1010 vertrieben.

Net weight (2.2 lb = 1 kg) 4.5 kg / 9 lb 14.6 oz (9.912 lb)
Mentioned in -- Original-techn. papers.
Literature/Schematics (1) Radio und Fernsehen (DDR) (1980, Heft 11, Seiten 730-732)

Model page created by Wolfgang Lill. See "Data change" for further contributors.



All listed radios etc. from Radio und Fernsehen Karl-Marx-Stadt, VEB; (Ostd.)
Here you find 19 models, 17 with images and 13 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
