Radix Panzer Solodyne 1929

Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 63671) Kit Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 63670) Kit
Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 63673) Kit Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 63669) Kit
Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 63672) Kit Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 1522006) Kit
Use red slider bar for more.
Radix Panzer Solodyne 1929 ; Radix, G. Rohland & (ID = 63671) Kit

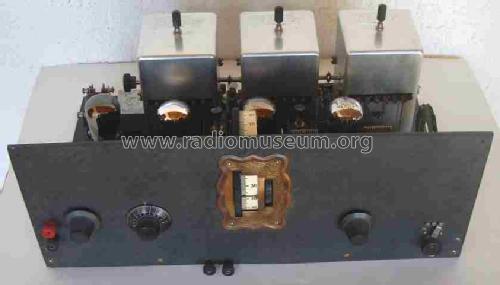

Radix, G. Rohland &: Radix Panzer Solodyne 1929 [Kit] ID = 63671 843x481
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radix Panzer Solodyne 1929, Radix, G. Rohland & Co. GmbH; Berlin

Country:  Germany
Manufacturer / Brand:  Radix, G. Rohland & Co. GmbH; Berlin
Year: 1928 Category: Kit (Parts plus instruction) or building instructions only
Valves / Tubes 5: RE074 RE074 RE074 RE144 RE154 or RE134
Main principle TRF with regeneration; Neutrodyne
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Storage and/or dry batteries
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Radix Panzer Solodyne 1929 - Radix, G. Rohland & Co. GmbH;
Material Wooden case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 500 x 200 x 305 mm / 19.7 x 7.9 x 12 inch
Notes

Radix Panzer-Solodyne-Schaltung. Bausatz bestehend aus Radix-Antennentrafo, HF-Trafo, Audion-Transformator mit Rückkopplung, Umschaltknopf, elastische Kupplung, HF-Drossel, 2 Mikrodone, Blockkondensator 3 x 0,5 µF, Sperrkreis (Spule mit Kondensator).
Es sind keine Röhren vorgeschrieben, aber wir zeigen eine mögliche zeitgenössische Bestückung.
Der motivierte Bastler musste sich darüber hinaus alles weitere separat beschaffen: Röhren, Fassungen, NF-Trafos, Drehkondensatoren und Aufbaumaterial.

Bei dem Sockel der Endröhre steht handschriftlich: RE 154 alternativ RE 134

Net weight (2.2 lb = 1 kg) 7.3 kg / 16 lb 1.3 oz (16.079 lb)
Price in first year of sale 117.00 RM
External source of data Radix Katalog Nr. 10 v. Herbst 1928
Source of data Radiokatalog Band 2, Ernst Erb

Model page created by Wolfram Zylka. See "Data change" for further contributors.



All listed radios etc. from Radix, G. Rohland & Co. GmbH; Berlin
Here you find 17 models, 13 with images and 6 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
