• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1960

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 238192

• • alternative name: RCA Manufacturing || Victor Talking Machine

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 18FX6 18FW6 18FY6 34GD5 36AM3

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 6 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / Either AC 50 to 60 cycles, 110 to 120V or DC 110 to 120 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 0.75 W (1 W max.)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 1-X-1F "The Colorflair" Ch= RC-1202A - RCA RCA Victor Co. Inc.; New

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Dimensions (LHP)
• 11.07 x 6.375 x 4.6 inch / 281 x 162 x 117 mm

• Remarques

• The RCA 1-X-1F is an AC/DC operated 5 tube BC band receiver. BC band tuning range is 540 to 1600kHz.  Uses Qty(1) Elliptical PM 3" x 5" speaker. Has built-in ferrite antenna. Cabinet color is Pink.

  The RCA datasheet "1960 No. 22" groups the following models:

  Model Series	Model Number	Chassis	Cabinet Color
  1-X-1	1-X-1E	RC-1202A	Shell White
  1-X-1	1-X-1F	RC-1202A	Pink
  1-X-1	1-X-1H	RC-1202A	Turquoise
  1-X-1	1-X-1K	RC-1202A	Honey Beige

  Further information in this article: "The RCA chassis RC-1202 including suffixes" - explains the many suffixes for chassis RC-1202.

• Poids net
• 2.75 lb (2 lb 12 oz) / 1.249 kg

• Source du schéma
• Beitman Radio Diagrams Vol. 21, 1961

• Schémathèque (1)

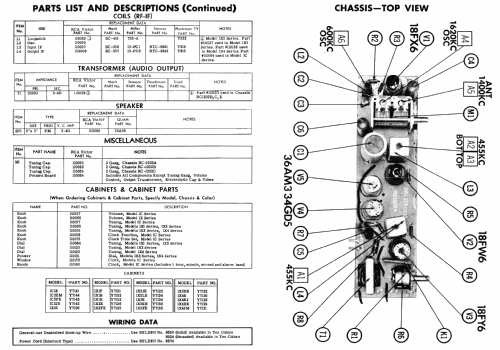

• - - Manufacturers Literature (RCA Datasheet "1960 No. 18", dated 8-26-60)

• Schémathèque (2)
• Beitman Radio Diagrams, Vol. 21, 1961 (Page 134)

• Schémathèque (3)
• - - Manufacturers Literature (RCA Datasheet "1960 No. 22", dated 3-27-61)

• Schémathèque (4)
• Photofact Folder, Howard W. SAMS (Date Nov. 1961, set 554, folder 10.)

• Auteur
• Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
