1-X-3FE "The Crestflair" Ch= RC-1202B

RCA (RCA Victor Co. Inc.); New York (NY)

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1960
perfect model
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 238156
    • alternative name: RCA Manufacturing || Victor Talking Machine

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 5
  • Principio generale
  • Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)
  • Gamme d'onda
  • Solo onde medie (OM).
  • Tensioni di funzionamento
  • Alimentazione universale (doppia: CC/CA) / Either AC 50 to 60 cycles, 110 to 120V or DC 110 to 120 Volt
  • Altoparlante
  • AP magnetodinamico ellittico (magnete permanente e bobina mobile).
  • Potenza d'uscita
  • 0.75 W (1 W max.)
  • Materiali
  • Plastica (non bachelite o catalina)
  • Radiomuseum.org
  • Modello: 1-X-3FE "The Crestflair" Ch= RC-1202B - RCA RCA Victor Co. Inc.; New
  • Forma
  • Soprammobile compatto/con bordi arrotondati/midget senza pulsantiera/tastiera.<= 35 cm (Sometimes with handle but for mains only).
  • Dimensioni (LxAxP)
  • 12.625 x 7.75 x 4.6 inch / 321 x 197 x 117 mm
  • Annotazioni

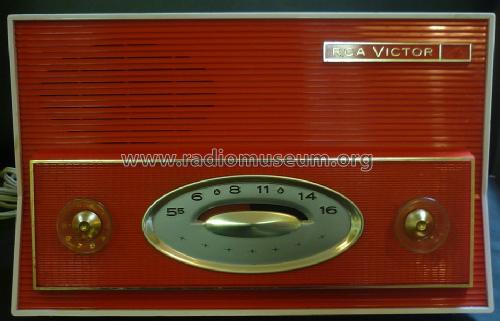

  • The RCA 1-X-3FE is an AC/DC operated 5 tube BC band receiver. BC band tuning range is 540 to 1600kHz.  Uses Qty(1) Elliptical PM 3" x 5" speaker. Has built-in ferrite antenna. Cabinet color is Vermillion and White.

    The RCA datasheet "1960 No. 18" groups the following models:

    Model Series Model Number Chassis Cabinet Color
    1-X-2 1-X-2E RC-1202A White/White
    1-X-2 1-X-2FE RC-1202A Pink/White
    1-X-2 1-X-2JE RC-1202A Charcoal/White
    1-X-2 1-X-2LE RC-1202A Blue/White
    1-X-3 1-X-3E RC-1202B White/White
    1-X-3 1-X-3FE RC-1202B Vermillion/White
    1-X-3 1-X-3EH RC-1202B White/Green
    1-X-3 1-X-3KE RC-1202B Beige/White
    1-X-4 1-X-4E RC-1202C White/White
    1-X-4 1-X-4EJ RC-1202C White/Charcoal
    1-X-4 1-X-4HE RC-1202C Turquoise/White
    1-X-4 1-X-4JM RC-1202C Gray/Yellow

    Further information in this article: "The RCA chassis RC-1202 including suffixes" - explains the many suffixes for chassis RC-1202.

  • Peso netto
  • 2.75 lb (2 lb 12 oz) / 1.249 kg
  • Riferimenti schemi
  • Beitman Radio Diagrams Vol. 21, 1961
  • Letteratura / Schemi (1)

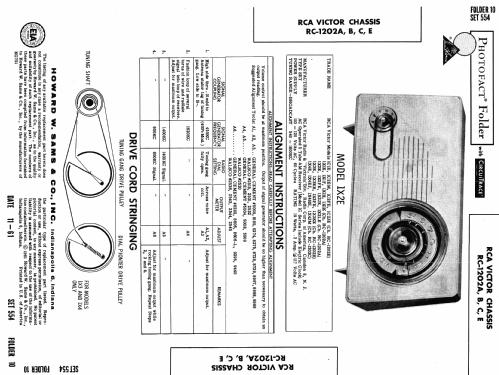

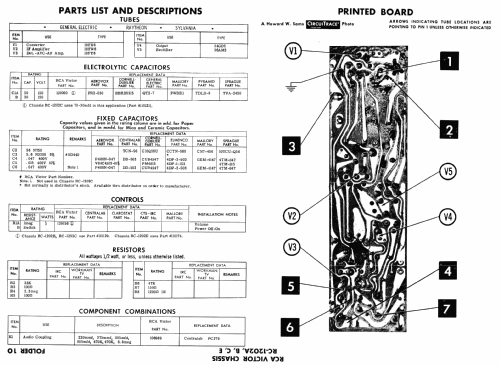

  • - - Manufacturers Literature (RCA Datasheet "1960 No. 18", dated 8-26-60)
  • Autore
  • Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
