21-D-7445 Ch= KCS104H

• País
• Estados Unidos

• Fabricante / Marca
• RCA (RCA Victor Co. Inc.); New York (NY)

• Año
• 1957

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 254795

• • alternative name: RCA Manufacturing || Victor Talking Machine

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 19

• Válvulas
• 6BQ7A 6X8 6DE6 6DE6 6CB6 6AW8 6AQ5 6U8 6AU6 6T8 6AQ5 6CG7 6AQ5 6CG7 6DQ6A 6AX4GT 1B3GT 5U4GB 21AMP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento

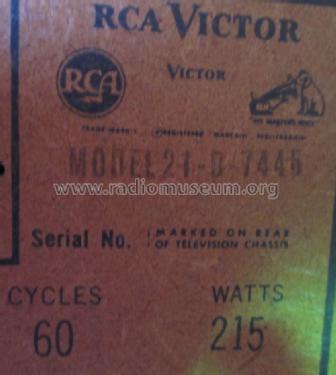

• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 117 Volt

• Altavoz
• 2 Altavoces / Ø 3.5 inch = 8.9 cm

• Material
• Madera

• de Radiomuseum.org
• Modelo: 21-D-7445 Ch= KCS104H - RCA RCA Victor Co. Inc.; New

• Forma

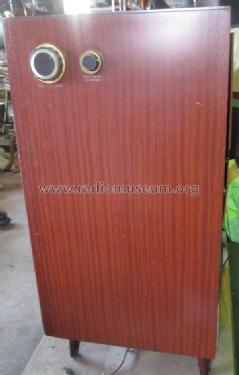

• Consola baja, patas más cortas del 50%.

• Ancho, altura, profundidad
• 27 x 37.5 x 19 inch / 686 x 953 x 483 mm

• Anotaciones

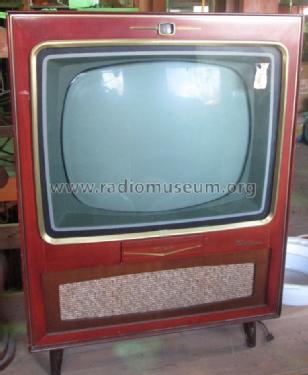

• The RCA VICTOR model 21-D-7445 is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis KCS104H and picture tube 21AMP4A.

• Documentación / Esquemas (1)

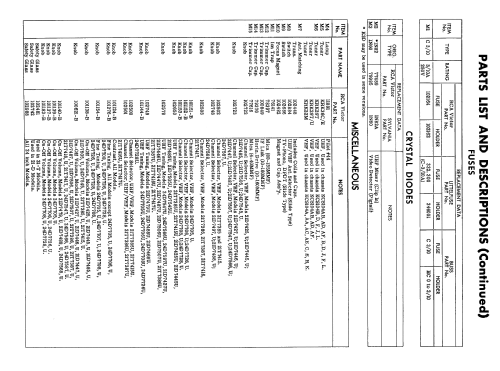

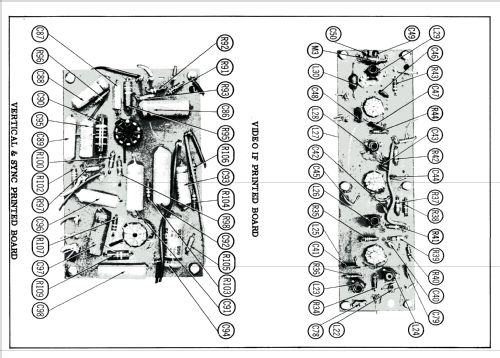

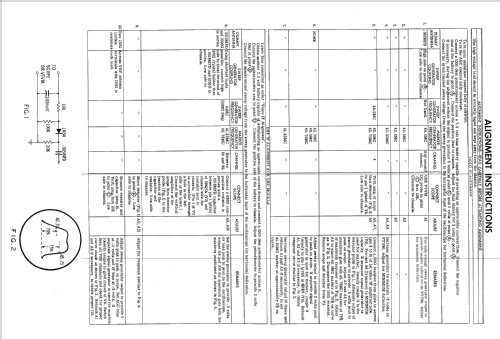

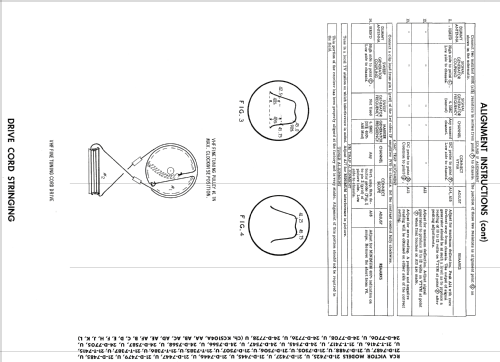

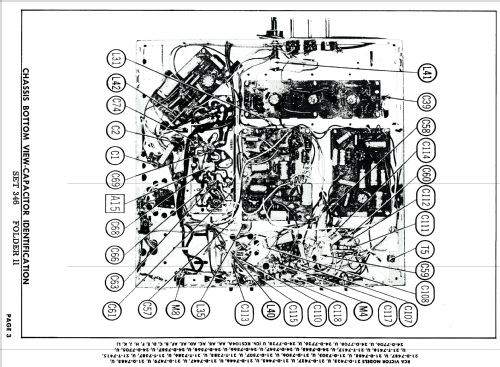

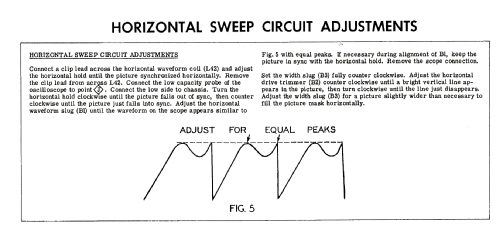

• Photofact Folder, Howard W. SAMS (Set 346 Folder 11 date 2 - 57)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 332 Folder 14-S dated 10-56)

• Autor
• Modelo creado por un miembro de A. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 5180 modelos, 3254 con imágenes y 4217 con esquemas.
