21-T-7416U Ch= KCS104D

• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1956 ?

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 268736

• • alternative name: RCA Manufacturing || Victor Talking Machine

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 19

• Lampes / Tubes
• 6BQ7A 6X8 6DE6 6DE6 6CB6 6AW8 6AQ5 6U8 6AU6 6T8 6AQ5 6CG7 6AQ5 6CG7 6DQ6A 6AX4GT 1B3GT 5U4GB 21AMP4A

• Principe général
• Super hétérodyne avec étage HF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 60 cycles, 110-120 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 21-T-7416U Ch= KCS104D - RCA RCA Victor Co. Inc.; New

• Forme
• Console avec pieds bas < 50% de la hauteur

• Remarques

• The RCA VICTOR model 21-T-7416U is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis KCS104D and picture tube 21AMP4A. Two speakers 6x9 inch.

• Schémathèque (1)

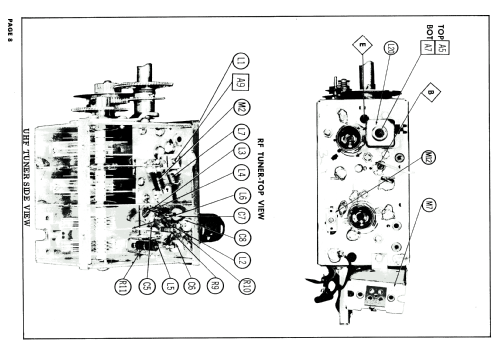

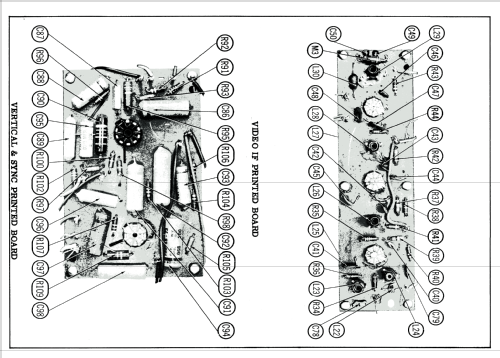

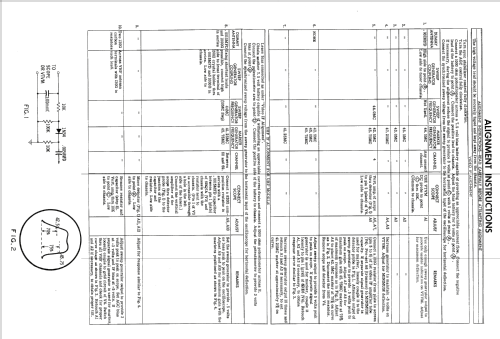

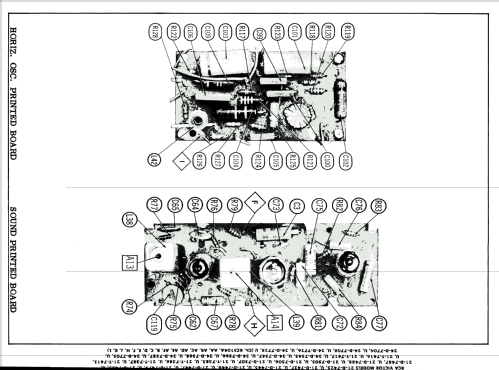

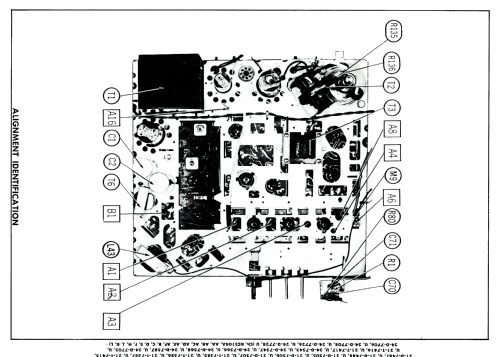

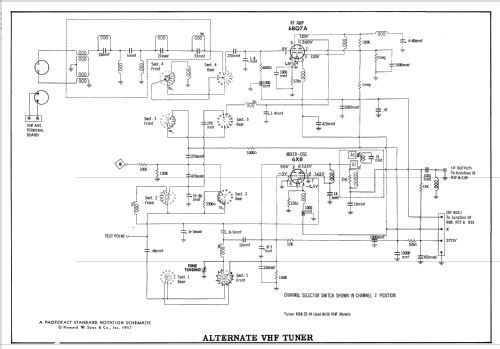

• Photofact Folder, Howard W. SAMS (Set 346 Folder 11 date 2 - 57)

• Auteur
• Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
