21-CD-8725 Ch= CTC7A
RCA (RCA Victor Co. Inc.); New York (NY)
- Land
- USA
- Hersteller / Marke
- RCA (RCA Victor Co. Inc.); New York (NY)
- Jahr
- 1958 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 195583
-
- anderer Name: RCA Manufacturing || Victor Talking Machine

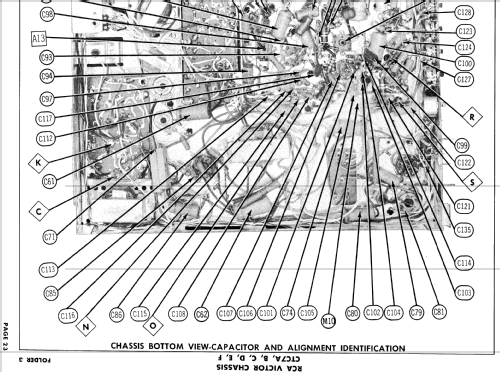

Sams Photofact Folders reference picture.
Picture from RCA Datasheet
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 28
- Röhren
- 6BC8 6CQ8 6BZ6 6BZ6 6AW8A 6AW8A 12BY7A 6U8A 6DT6 6AQ5A 6CG7 6AQ5A 6CG7 6DQ5 6AU4GTA 1V2 3A3 6BK4 6U8A 6AW8A 12AZ7 12BH7A 12BH7A 6U8A 6BN8 5U4GB 5U4GB 21CYP22
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- VHF/UHF (siehe Bemerkungen)
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 115V = 110 -120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 8 inch = 20.3 cm
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 21-CD-8725 Ch= CTC7A - RCA RCA Victor Co. Inc.; New
- Form
- Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
- Bemerkung
-
The RCA 21-CD-8725 is a 21" color TV with US standard VHF Tuner channels 2 thru 13. Equipped with chassis CTC7A, tuner KRK48A and picture tube 21CYP22. Uses Qty(1) PM 8" speaker. Cabinet color is mahogany grain.
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Date 5-58, Set 399, Folder 3)
- Literatur/Schema (2)
- - - Manufacturers Literature (RCA Datasheet 1957 No. T9 Dated 8-21-57)
- Literatur/Schema (3)
- Photofact Folder, Howard W. SAMS (Set 379 Folder 15-S dated 11-57)
- Autor
- Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
