21-CD-8725U Ch= CTC7B
RCA (RCA Victor Co. Inc.); New York (NY)
- Produttore / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Anno
- 1958
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 195588
-
- alternative name: RCA Manufacturing || Victor Talking Machine
Picture from RCA Datasheet

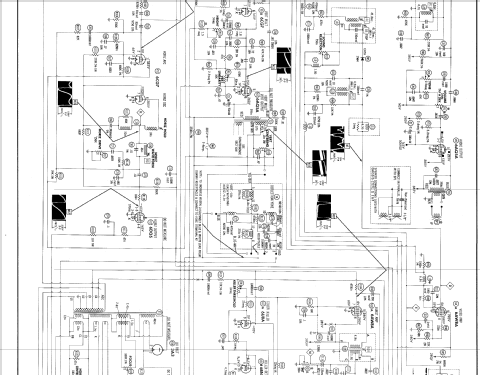

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 29
- Valvole
- 6BC8 6CQ8 6AF4A 6BZ6 6BZ6 6AW8A 6AW8A 12BY7A 6U8A 6DT6 6AQ5A 6CG7 6AQ5A 6CG7 6DQ5 6AU4GTA 1V2 3A3 6BK4 6U8A 6AW8A 12AZ7 12BH7A 12BH7A 6U8A 6BN8 5U4GB 5U4GB 21CYP22
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60 Hz, 115V = 110 -120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 8 inch = 20.3 cm
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: 21-CD-8725U Ch= CTC7B - RCA RCA Victor Co. Inc.; New
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Annotazioni
-
The RCA 21-CD-8725U is a 21" color TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis CTC7B, tuner KRK49A and picture tube 21CYP22. Uses Qty(1) PM 8" speaker. Cabinet color is mahogany grain.
- Letteratura / Schemi (1)

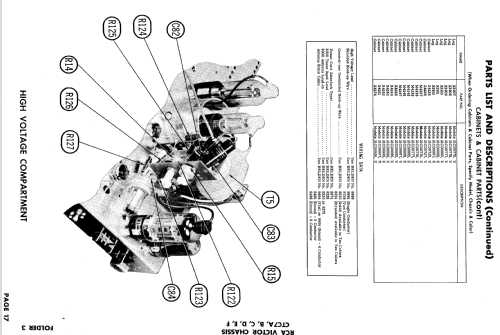

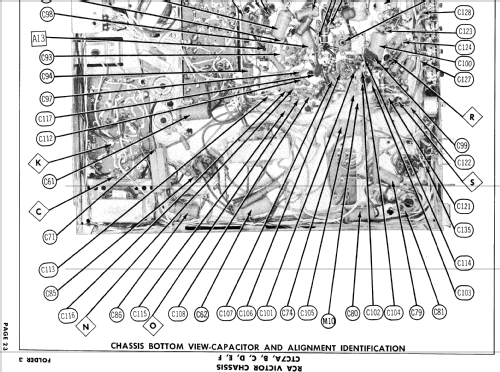

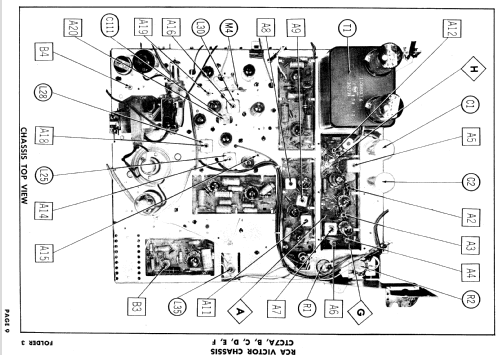

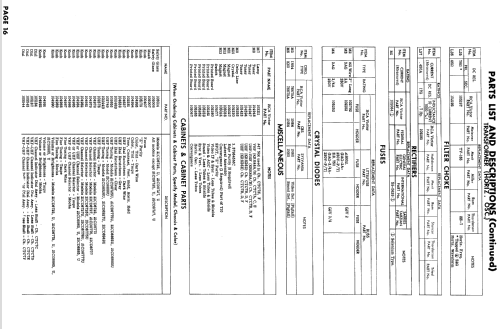

- Photofact Folder, Howard W. SAMS (Date 5-58, Set 399, Folder 3)
- Letteratura / Schemi (2)
- - - Manufacturers Literature (RCA Datasheet 1957 No. T9 Dated 8-21-57)
- Letteratura / Schemi (3)
- Photofact Folder, Howard W. SAMS (Set 379 Folder 15-S dated 11-57)
- Autore
- Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.
