21D8307U Ch= KCS116B
RCA (RCA Victor Co. Inc.); New York (NY)
- País
- Estados Unidos
- Fabricante / Marca
- RCA (RCA Victor Co. Inc.); New York (NY)
- Año
- 1958 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 195144
-
- alternative name: RCA Manufacturing || Victor Talking Machine
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 20
- Válvulas
- 6AF4A 6BQ7A 6CQ8 6AU6 6DT6 6DS5 6DE6 6DE6 6CB6 6AW8A 6AQ5A 6U8A 6CG7 6CZ5 6CG7 6DQ6A 1B3GT 6AU4GTA 5U4GB 21CEP4
- Principio principal
- Superheterodino con paso previo de RF
- Gama de ondas
- VHF/UHF (see notes for details)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117V = 110 -120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente)
- Material
- Plástico moderno (Nunca bakelita o catalina)
- de Radiomuseum.org
- Modelo: 21D8307U Ch= KCS116B - RCA RCA Victor Co. Inc.; New
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Anotaciones
-

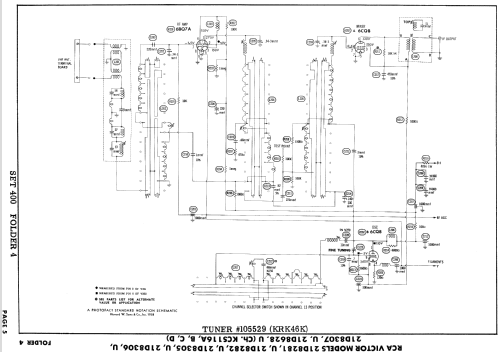

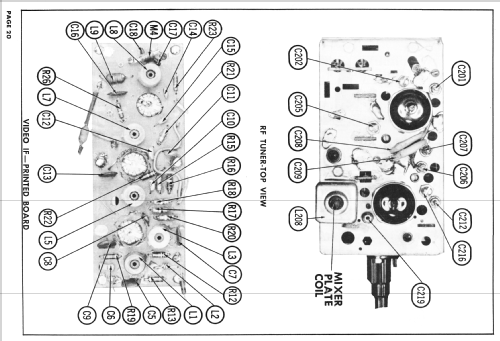

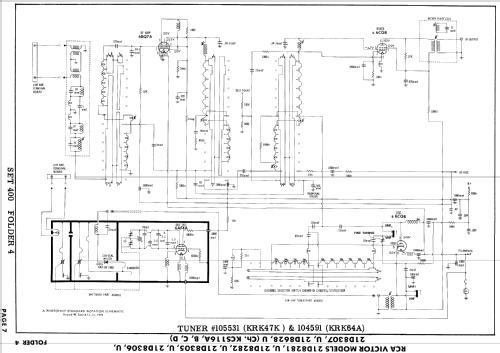

RCA model 21D8307U is a 21" b/w TV with US standard VHF tuner channels 2 thru 13, and 14 thru 83 UHF. Equipped with chassis KCS116B, VHF-UHF tuner KRK47K and picture tube 21CEP4.
- Documentación / Esquemas (1)

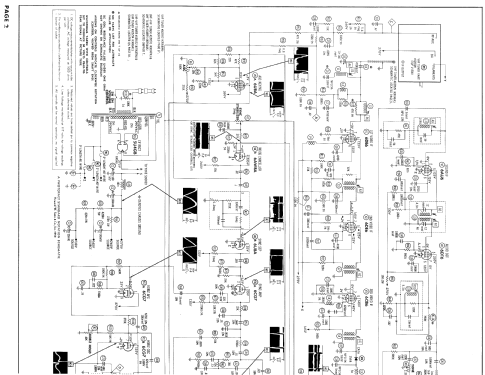

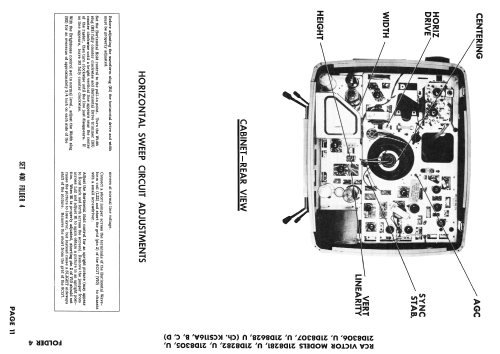

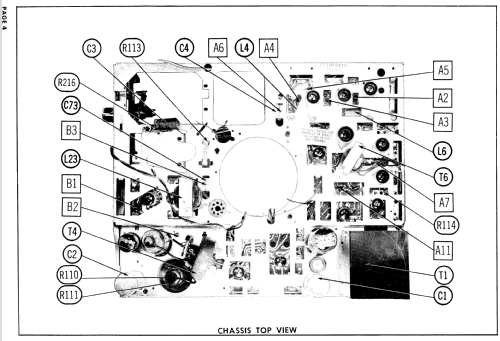

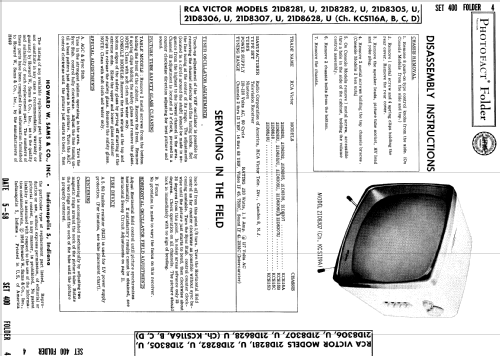

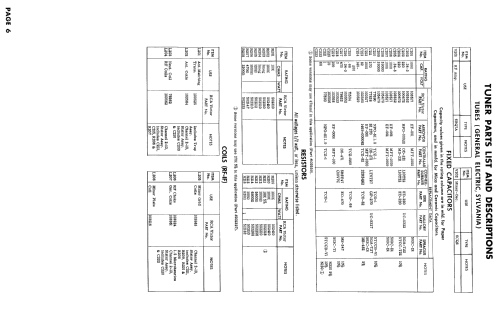

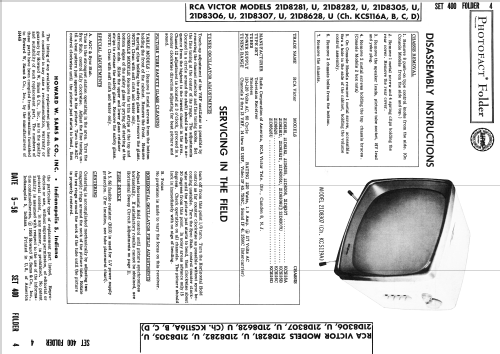

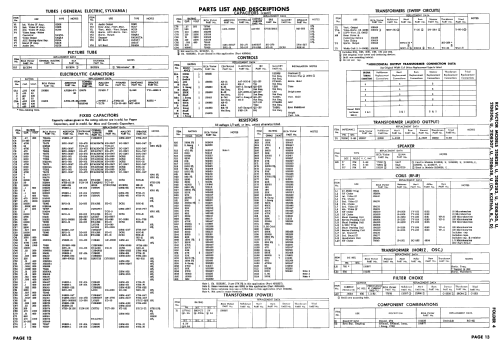

- Photofact Folder, Howard W. SAMS (Date 5-58, Set 400, Folder 4)
- Documentación / Esquemas (2)
- Photofact Folder, Howard W. SAMS (Set 382 Folder 15-S dated 12-57)
- Autor
- Modelo creado por Egon Penker. Ver en "Modificar Ficha" los participantes posteriores.
