3-RD-37 Ch= RC-1202AB
RCA (RCA Victor Co. Inc.); New York (NY)
- Pays
- Etats-Unis
- Fabricant / Marque
- RCA (RCA Victor Co. Inc.); New York (NY)
- Année
- 1962 ?
- Catégorie
- Emetteur / récepteur commercial (TRX non amateur)
- Radiomuseum.org ID
- 90116
-
- alternative name: RCA Manufacturing || Victor Talking Machine

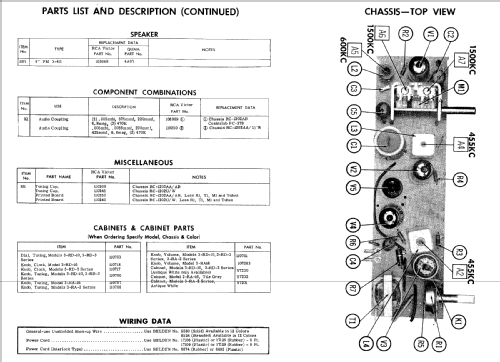

Sams Photofact Folders
RECONSTRUCTED LABEL
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 5
- Principe général
- Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF
- Circuits accordés
- 6 Circuits MA (AM)
- Gammes d'ondes
- PO uniquement
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 120 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm
- Matière
- Plastique moderne (pas de bakélite, ni de catalin)
- De Radiomuseum.org
- Modèle: 3-RD-37 Ch= RC-1202AB - RCA RCA Victor Co. Inc.; New
- Forme
- Modèle de table avec réveil ou horloge

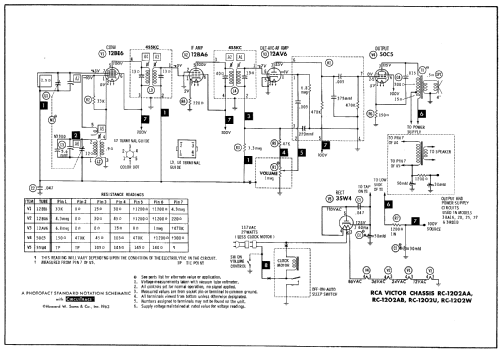

- Source du schéma
- Beitman Radio Diagrams Vol. 23, 1963
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Date 5-63, Set 635, Folder 9)
- Auteur
- Modèle crée par Egon Penker. Voir les propositions de modification pour les contributeurs supplémentaires.
