3 RH21G Ch= RC1199D

• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1962 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 231009

• • alternative name: RCA Manufacturing || Victor Talking Machine

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 6

• Semi-conducteurs
• 2N412 2N410 2N410 2N408 2N408 2N408

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF

• Circuits accordés
• 5 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Piles sèches / 1 x 4 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 2 inch = 5.1 cm

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 3 RH21G Ch= RC1199D - RCA RCA Victor Co. Inc.; New

• Forme
• Portable, appareil de poche. Taille < 20cm

• Dimensions (LHP)
• 2.5 x 4 x 1.2 inch / 64 x 102 x 30 mm

• Remarques

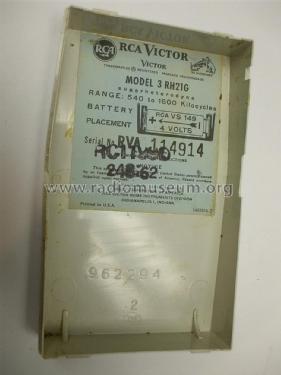

• RCA Victor AM-Pocket Radio Model 3 RH21G.
  Frequency Range 540 - 1600 Kc.
  Leathercase, earphone.
  Requires an RCA 4-Volt battery (RCA VS149).

  The "G" indicates the Gift pack version consisting of a leather carrying case, battery, earphone, and radio in a gift box.

• Poids net
• 0.44 lb (0 lb 7 oz) / 0.200 kg

• Schémathèque (1)
• Collector's Guide To TrR1 Bunis trans.94 (1996, page 217.)

• Schémathèque (2)
• Transistor Radios 1954-68 (page 49 (photo).)

• Auteur
• Modèle crée par Franz Scharner. Voir les propositions de modification pour les contributeurs supplémentaires.
