6T53 "Newport" Ch= KCS47
RCA (RCA Victor Co. Inc.); New York (NY)
- Pays
- Etats-Unis
- Fabricant / Marque
- RCA (RCA Victor Co. Inc.); New York (NY)
- Année
- 1950/1951
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 230090
-
- alternative name: RCA Manufacturing || Victor Talking Machine

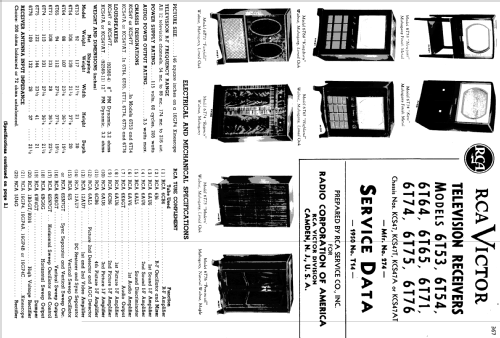

Picture from RCA databook

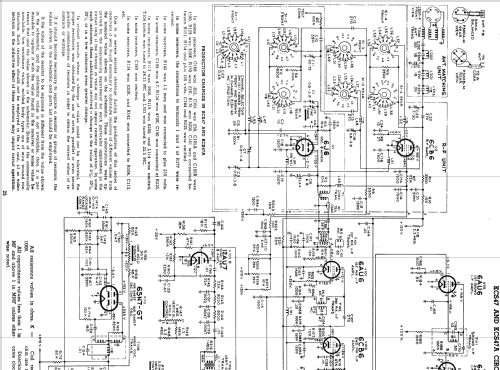

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 22
- Lampes / Tubes
- 6CB6 6J6 6AU6 6AU6 6AL5 6AV6 6K6GT 6AU6 6CB6 6AU6 6CB6 6AL5 12AU7 12AU7 6J5 6K6GT 6SN7GT 6BG6G 6W4GT 1B3GT 5U4G 16GP4 or 16GP4A or 16GP4B or 16GP4C
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 cycles, 115 Volt
- Haut-parleur
- HP dynamique à aimant permanent + bobine mobile / Ø 8 inch = 20.3 cm
- Puissance de sortie
- 3.5 W (max.)
- Matière
- Boitier métallique
- De Radiomuseum.org
- Modèle: 6T53 "Newport" Ch= KCS47 - RCA RCA Victor Co. Inc.; New
- Forme
- Modèle de table générique
- Dimensions (LHP)
- 21.5 x 21 x 20 inch / 546 x 533 x 508 mm
- Remarques
-
The RCA 6T53 is a 16" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with picture tube 16GP4, 16GP4A, 16GP4B or 16GP4C. Cabinet color is Mahogany.
- Poids net
- 92 lb (92 lb 0 oz) / 41.768 kg
- Schémathèque (1)

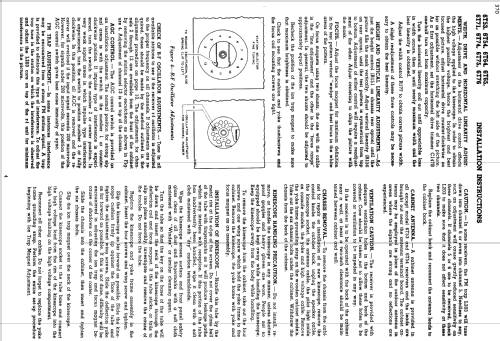

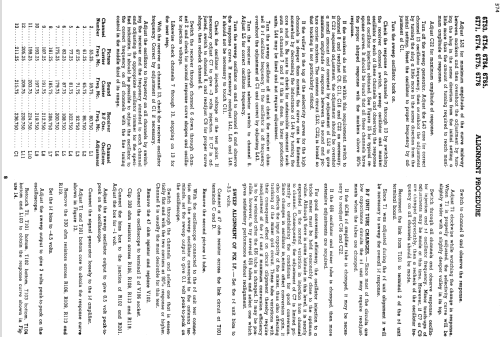

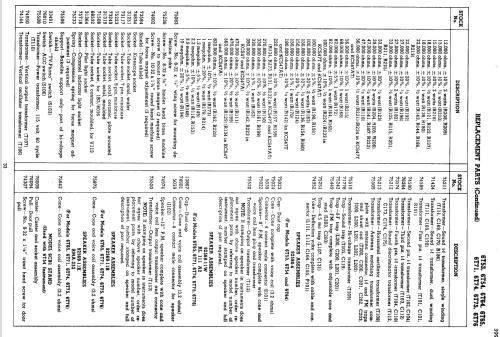

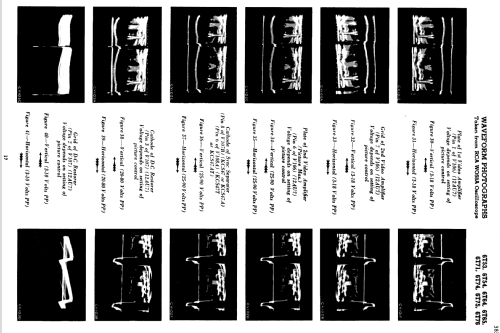

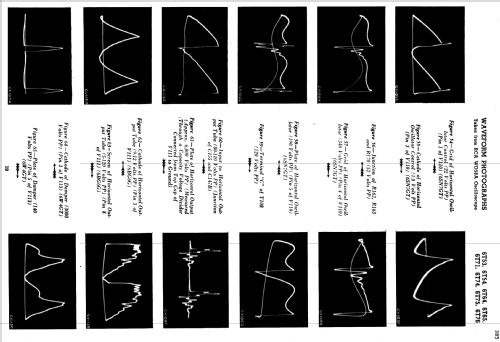

- RCA Victor Service Notes "Red Book" Series (RCA Victor Service Data Volume VI 1950 Pages 367-400)
- Auteur
- Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
