8T244 Ch= KCS28
RCA (RCA Victor Co. Inc.); New York (NY)
- Land
- USA
- Hersteller / Marke
- RCA (RCA Victor Co. Inc.); New York (NY)
- Jahr
- 1948
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 215868
-
- anderer Name: RCA Manufacturing || Victor Talking Machine

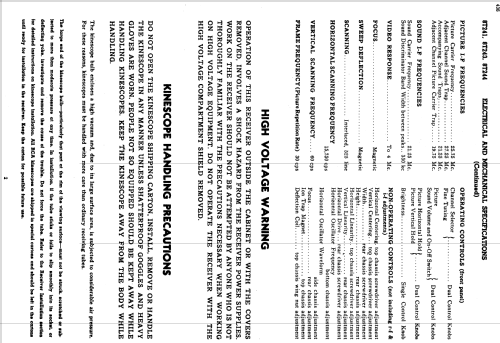

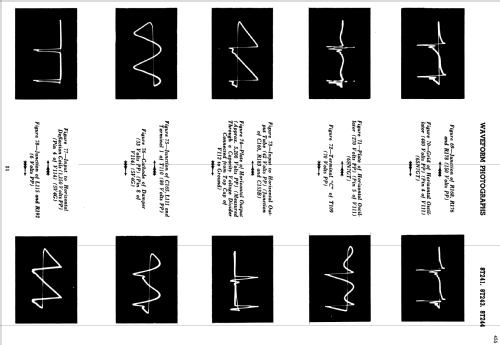

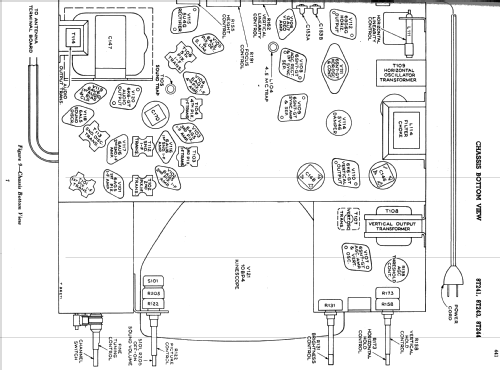

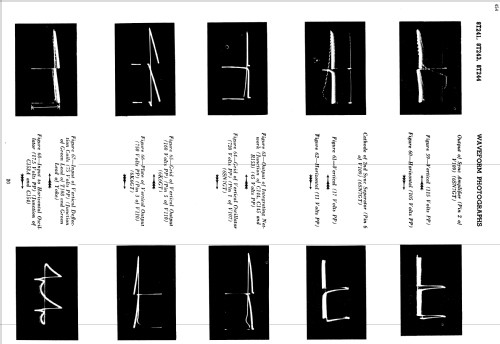

Picture from RCA Victor Service Notes
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 24
- Röhren
- 6AG5 6AG5 6J6 6AU6 6AU6 6AL5 6AV6 6K6GT 6AG5 6AG5 6AG5 6AG5 6AL5 12AU7 6SN7GT 6SN7GT 6SN7GT 6K6GT 6SN7GT 6BG6G 5V4G 1B3GT 5U4G 10BP4
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- VHF/UHF (siehe Bemerkungen)
- Betriebsart / Volt
- Wechselstromspeisung / 115 Volt
- Lautsprecher
- Dynamischer (permanent) Ovallautsprecher
- Belastbarkeit / Leistung
- 2.4 W (Qualität unbekannt)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 8T244 Ch= KCS28 - RCA RCA Victor Co. Inc.; New
- Form
- Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
- Abmessungen (BHT)
- 25.5 x 14.75 x 22 inch / 648 x 375 x 559 mm
- Bemerkung
- The RCA 8T244 is a 10" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis KCS28 and picture tube 10BP4. Uses Qty(1) 5" x 7" Elliptical PM speaker. Cabinet available in Walnut, Mahogany or Toasted Mahogany.
- Nettogewicht
- 99 lb (99 lb 0 oz) / 44.946 kg
- Literatur/Schema (1)
- RCA Victor Service Notes "Red Book" Series (Volume IV 1947-1948, Page 435)
- Autor
- Modellseite von John Kusching angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
