GF-737W "Engberg" Ch= CTC16L
RCA (RCA Victor Co. Inc.); New York (NY)
- Pays
- Etats-Unis
- Fabricant / Marque
- RCA (RCA Victor Co. Inc.); New York (NY)
- Année
- 1964/1965
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 243707
-
- alternative name: RCA Manufacturing || Victor Talking Machine

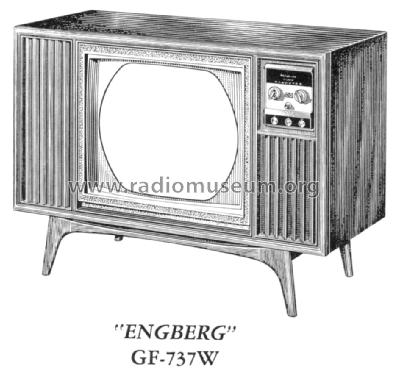

Picture from RCA Datasheet
Picture from RCA Datasheet
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 27
- Lampes / Tubes
- 6KZ8 6DS4 6JH6 6GM6 6EJ7 6LF8 12BY7 6EW6 6HZ6 6AQ5A 6GF7 6FQ7 6KA8 6JE6 6DW4 6BK4A 3A3 1V2 6EW6 6GH8A 6JU8 6GH8A 6GY6 6GY6 6GU7 6GU7 21FJP22
- Principe général
- Super hétérodyne avec étage HF
- Gammes d'ondes
- VHF/UHF (voir details en note)
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 cycles, 120 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 2.5 W (max.)
- De Radiomuseum.org
- Modèle: GF-737W "Engberg" Ch= CTC16L - RCA RCA Victor Co. Inc.; New
- Remarques
-
The RCA GF-737W is a 21" color TV with US standard VHF Tuner channels 2 thru 13, 14 thru 83 UHF. Equipped with chassis CTC16L, VHF tuner KRK118D, UHF tuner KRK120JT and picture tube 21FJP22. Uses Qty(1) PM Elliptical 6" x 9" speaker. Cabinet is walnut.
- Source
- -- Original prospect or advert
- Schémathèque (1)
- - - Manufacturers Literature (RCA Datasheet 1964 No. T6)
- Auteur
- Modèle crée par John Kusching. Voir les propositions de modification pour les contributeurs supplémentaires.
