612V1 Ch= RK-121 RS-123
RCA (RCA Victor Co. Inc.); New York (NY)
- Pays
- Etats-Unis
- Fabricant / Marque
- RCA (RCA Victor Co. Inc.); New York (NY)
- Année
- 1947
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 53603
-
- alternative name: RCA Manufacturing || Victor Talking Machine

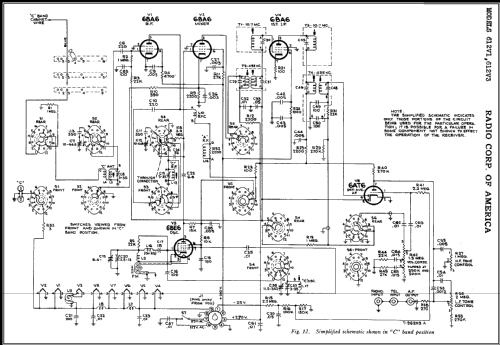

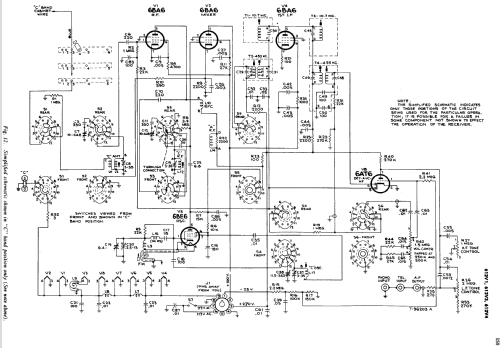

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 12
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455/10700 kHz
- Gammes d'ondes
- PO, OC et FM
- Particularités
- Tourne disque avec changeur
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110 - 120 Volt
- Haut-parleur
- HP dynamique à électro-aimant (électrodynamique) / Ø 12 inch = 30.5 cm
- Puissance de sortie
- 10 W (qualité inconnue)
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 612V1 Ch= RK-121 RS-123 - RCA RCA Victor Co. Inc.; New
- Forme
- Console avec des boutons-poussoirs
- Dimensions (LHP)
- 9 x 17.5 x 6 inch / 229 x 445 x 152 mm
- Remarques
- Radio chassis RK121 and Amp chassis RS123.

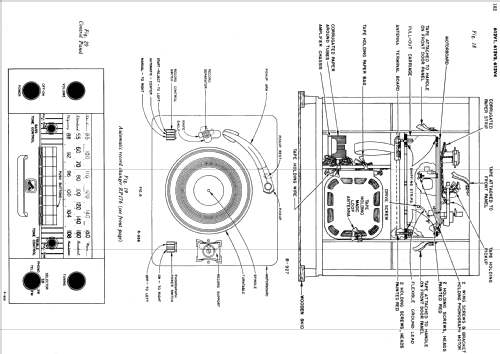

Case in mahogany, walnut veneers or in modern blond. Uses record changer RP176B.
- Source extérieure
- Ernst Erb
- Source du schéma
- Rider's Perpetual, Volume 17 = 1948 and before
- Littérature
- Radio Retailing (Radio & Television R.)
- Schémathèque (1)
- Photofact Folder, Howard W. SAMS (Set 17, Folder 477-27)
- Schémathèque (2)
- RCA Victor Service Notes "Red Book" Series (January 1947 page 36.)
