TC-124 Ch= KCS34C

• País
• Estados Unidos

• Fabricante / Marca
• RCA (RCA Victor Co. Inc.); New York (NY)

• Año
• 1950/1951

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 230719

• • alternative name: RCA Manufacturing || Victor Talking Machine

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 24

• Válvulas
• 6AG5 6AG5 6J6 6AU6 6AU6 6AL5 6AV6 6K6GT 6BA6 6AG5 6BA6 6AG5 6AL5 12AU7 6SN7GT 6SN7GT 6SN7GT 6K6GT 6SN7GT 6BG6G 6W4GT 1B3GT 5U4G 12LP4

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 115 Volt

• Altavoz
• Altavoz dinámico (de imán permanente) / Ø 12 inch = 30.5 cm

• Potencia de salida
• 2.6 W (max.)

• Material
• Madera

• de Radiomuseum.org
• Modelo: TC-124 Ch= KCS34C - RCA RCA Victor Co. Inc.; New

• Forma
• Consola en general

• Ancho, altura, profundidad
• 22.875 x 33.25 x 20.5 inch / 581 x 845 x 521 mm

• Anotaciones

• The RCA TC-124 is a 12" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with picture tube 12LP4. Cabinet color is Walnut, Mahogany or Oak.  Has phono input jack to permit use of external record player.

  The schematic and chassis used in models TC-124, TC-125 and TC-126 is also used in RCA models T-120 and T-121 except for the addition of a jewel lamp.  For service data and schematic, refer to service data for models T-120 and T-121.  The speaker used in models TC-124, TC-125 and TC-126 is a 12" PM type instead of the elliptical PM 5" x 7" type used in models T-120 and T-121.

• Peso neto
• 103 lb (103 lb 0 oz) / 46.762 kg

• Documentación / Esquemas (1)

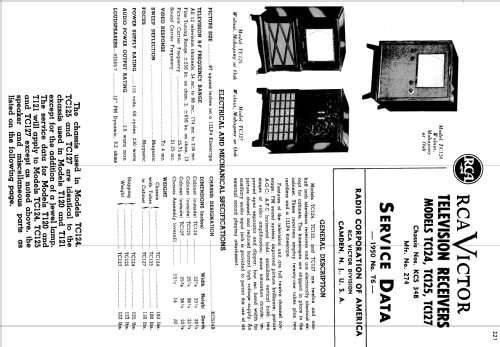

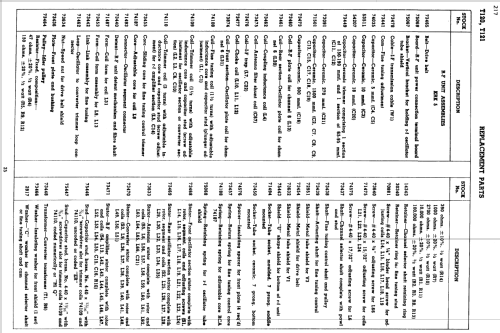

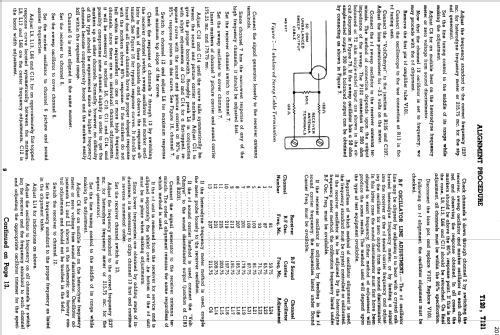

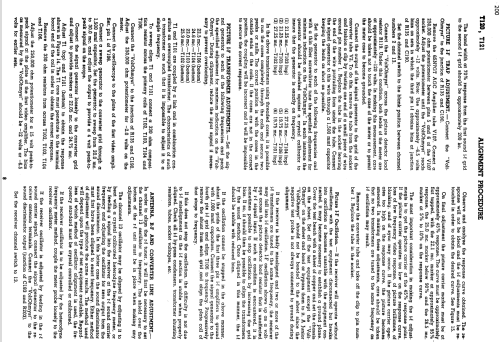

• RCA Victor Service Notes "Red Book" Series (RCA Victor Service Data Volume VI 1950 Pages 221-222, 193-220)

• Documentación / Esquemas (2)
• Photofact Folder, Howard W. SAMS (Set 93 Folder 9 Date 5-50)

• Autor
• Modelo creado por John Kusching. Ver en "Modificar Ficha" los participantes posteriores.
