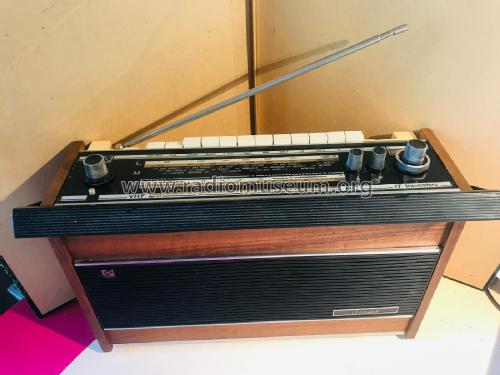

Astrad F6TR17-R103

• Country
• Latvia (Latvia, Riga)

• Manufacturer / Brand
• Riga Electrotechnical Works - REMR

• Year
• 1971

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 158709

• • alternative name: VEF für Valst Elektrotechniska Fabrika, Riga

• Picture

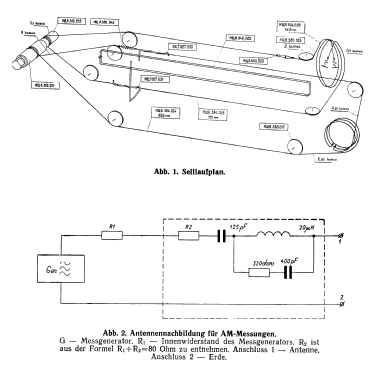

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 17

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 465/10700 kHz

• Tuned circuits
• 9 AM circuit(s)     12 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

• Power type and voltage
• Batteries / addl. power jack / DC: 12 / 8 x 1,5 Volt

• Loudspeaker
• 2 Loudspeakers

• Power out
• 1 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Astrad F6TR17-R103 - Riga Electrotechnical Works -

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 380 x 280 x 120 mm / 15 x 11 x 4.7 inch

• Notes

• Der Empfänger Astrad F6TR17-R103 ist eine Exportversion des Riga 103.
  Das Band UKW (VHF) umfaßt den Bereich von 87,5 bis 100 MHz.
  LW von 150 bis 408 kHz
  MW von 525 bis 1605 kHz
  SW1 von 15,1 bis 17,9 MHz
  SW2 von 9,4 bis 12,1 MHz
  SW3 von 5,65 bis 7,4 MHz
  Anschlußbuchsen für Antenne, TA, TB, Kopfhörer, einen externen Lautsprecher und für eine externe Stromversorgung sind eingebaut.

  Das Gerät wurde in der DDR verkauft.

• Net weight (2.2 lb = 1 kg)
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Source of data
• -- Original-techn. papers.

• Literature/Schematics (1)
• RFE 1972 Heft 11, Importgeräte- CD vom Funkverlag B. Hein

• Author
• Model page created by Wolfgang MICHAEL. See "Data change" for further contributors.
