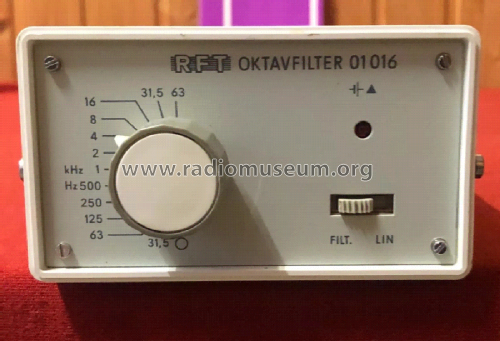

Oktavfilter 01016 mit LED

Robotron-Messelektronik 'Otto Schön' Dresden, VEB; Dresden, (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1983 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 260122

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Dry Batteries / 2 x 9 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Oktavfilter 01016 [mit LED] - Robotron-Messelektronik 'Otto
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 105 x 60 x 185 mm / 4.1 x 2.4 x 7.3 inch
  • Notes

  • Oktavfilter 01016 unterteilt in 12 Bereiche von 31,5Hz bis 63kHz. Batteriezustandsanzeige mit roter Leuchtdiode. Ein- und Ausgang über BNC-Buchsen an der Rückseite. Betrieb über zwei 9 Volt Blockbatterien.
    Vergleiche Gerätevariante mit Drehspulmesswerk.

  • Author
  • Model page created by Michael Mischke. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Oktavfilter is part of the collections of the following members.

 Forum

Forum contributions about this model: Robotron-: Oktavfilter 01016

Threads: 1 | Posts: 1

Nach dem Einlegen neuer Batterien leuchtet die rote LED nach dem Einschalten - zwar schwach - aber ordnungsgemäß auf. Nach wenigen Stunden leuchtet die LED nach dem Einschalten nicht mehr. Das Nachmessen der Batterien ergab dann, dass sie bei Belastung mit 5 mA immer noch 19 V aufweisen. Die Batterien sind somit voll, aber nach dem Einlegen erlischt trotzdem die rote LED.
Bei der Suche nach der Ursache, wurde der Übergangswiderstand zwischen dem Metallmantel der Batterie und dem Minuspol gemessen und es ergab sich eine hochohmige Verbindung (im Megaohm-Bereich).
Die beiden Batterien werden über die an Federn aufgehängte Metallplatte fixiert. Die Metallumhüllungen beider Batterien werden über diese leitende Metallplatte elektrisch verbunden. Auch wenn sich eine isolierende Folie über dem Metallmantel der Batterie befindet, kann die elektrische Verbindung an den Kanten des Mantels erzeugt werden, weil die Folie an dieser Kante endet und eine zuverlässige Isolation dort nicht mehr gegeben ist.
Eine der beiden Batterien wird hierdurch zusätzlich belastet, weil sie (hochohmig) kurzgeschlossen wird. Hierdurch reduziert sich die gesamte Batteriespannung in kürzester Zeit und die LED leuchtet nicht mehr, weil die Spannung von 14V unterschritten wird.
Nachdem die Metallplatte mit einem Isolierband beklebt wurde, tritt dieser Effekt nicht mehr auf und die LED leuchtet beim Einschalten auch nach Tagen ordnungsgemäß auf!
Ein interessanter Effekt, der von den Entwicklern damals wohl nicht berücksichtigt werden musste, weil die Metallmäntel der Batterien zu dieser Zeit wohl ausreichend gegenüber den Anschlüssen der Batterie isoliert waren.

Michael Buschmann, 24.Mar.26
