• Pays
• Canada

• Fabricant / Marque
• Rogers-Majestic, Standard Radio Manufacturing, Rogers Radio Tubes; Toronto

• Année
• 1949/1950

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 125749

• • alternative name: Rogers Radio Tube

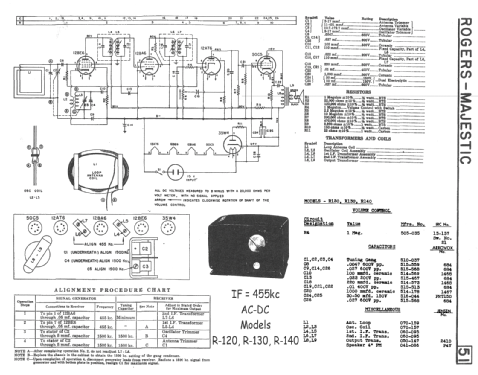

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12BE6 12BA6 12AT6 50C5 35W4

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Circuits accordés
• 2 Circuits MA (AM)

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 115 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm

• Matière
• Boitier en bakélite

• De Radiomuseum.org
• Modèle: R130 - Rogers-Majestic, Standard

• Forme
• Modèle de table sans poussoirs, modèle cheminée

• Remarques
• This set has a built-in loop antenna. Rogers-Majestic R120 and R140 are electronically identical to this model.

• Source du schéma
• Radio College of Canada

• Littérature
• - - Data from my own collection (RCC Supplement #20 Rogers-Majestic section page 51)

• Auteur
• Modèle crée par Dennis Wesserling. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 555 modèles d'appareils, 234 avec des images et 506 avec des schémas.
  Tous les appareils de Rogers-Majestic, Standard Radio Manufacturing, Rogers Radio Tubes; Toronto
