• Paese
• Germania

• Produttore / Marca
• Rosita, Theo Schmitz GmbH (Audion); Paderborn

• Anno
• 1974/1975

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 29319

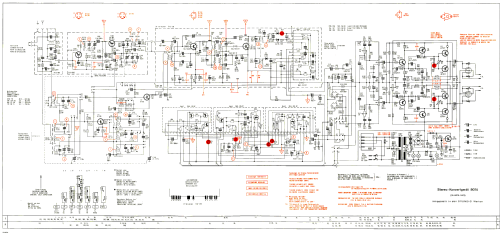

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 21

• Semiconduttori

• Principio generale
• Supereterodina (in generale)

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)     12 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Particolarità
• Cambiadischi

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 220 Volt

• Altoparlante
• 4 altoparlanti

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Edelstein Ch= 8074 - Rosita, Theo Schmitz GmbH

• Forma
• Console con tastiera/pulsantiera.

• Dimensioni (LxAxP)
• 1220 x 770 x 390 mm / 48 x 30.3 x 15.4 inch

• Annotazioni
• Rundfunk-Chassis = Grundig 8074, Stereo-NF-Verstärker mit 2 Endstufen je 4 W (Sinus);
  Phono-Chassis = Dual 1220.

• Peso netto
• 54 kg / 118 lb 15.1 oz (118.943 lb)

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Katalog RFP 1974 / Radiokatalog Band 2, Ernst Erb

• Altri modelli

• In questo link sono elencati 408 modelli, di cui 388 con immagini e 104 con schemi.
  Elenco delle radio e altri apparecchi della Rosita, Theo Schmitz GmbH (Audion); Paderborn
