• Pays
• Allemagne

• Fabricant / Marque
• SABA; Villingen

• Année
• 1988/1989

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 285387

• • Brand: Schwer & Söhne, GmbH

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 5

• Semi-conducteurs
• 2SC3330 2SC3330 2SC3330 2SC3330 2SC3330 AN7205 AN7025 CX20023 BA5208 LA5523

• Principe général
• Super hétérodyne (en général); FI/IF 455/10700 kHz

• Gammes d'ondes
• PO et FM

• Particularités
• Magnétophone à cassettes

• Tension / type courant
• Batteries / Alim. BT séparée avec fiche / 3 x 1,5 / 4,5 Volt

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 2 Band Stereo Radio Cassetten Recorder Journey 4 - SABA; Villingen

• Forme
• Portable, appareil de poche. Taille < 20cm

• Dimensions (LHP)
• 91 x 142 x 41 mm / 3.6 x 5.6 x 1.6 inch

• Poids net
• 0.335 kg / 0 lb 11.8 oz (0.738 lb)

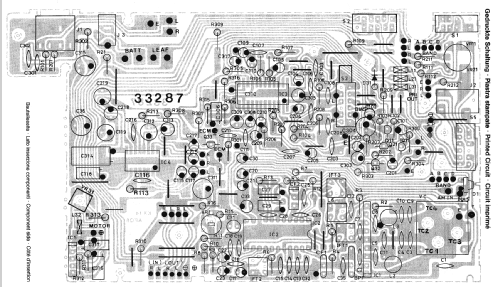

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Richard Winter. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 1649 modèles d'appareils, 1507 avec des images et 1188 avec des schémas.
  Tous les appareils de SABA; Villingen
