Tonbandgerät TG445 F automatic

• Country
• Germany

• Manufacturer / Brand
• SABA; Villingen

• Year
• 1969/1970

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 27837

• • Brand: Schwer & Söhne, GmbH

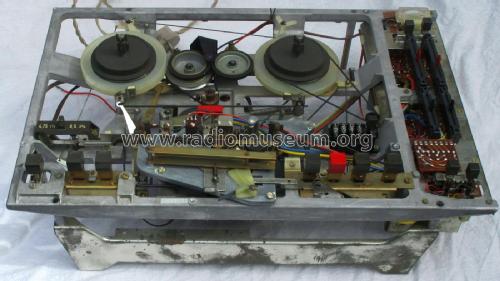

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 14

• Semiconductors
• BC149 BF246 BC149 BC147 BC147 BC148 BC140 BC177 BC148 BC148 BC251 BC148 AC187 AC188 1N4148 1N4148 ZE1,5 B30C450

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 3 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Tonbandgerät TG445 F automatic - SABA; Villingen

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 492 x 175 x 328 mm / 19.4 x 6.9 x 12.9 inch

• Notes

• Vierspur-Mono,
  Bandgeschwindigkeiten: 4,75, 9,5 cm/s;
  Spulen-Ø: 18 cm;
  Übertragungsbereich bei 9,5 cm/s: 40-15000 Hz.

  Die Beschriftung auf der oberen Abdeckung lautet: “SABA TG 445 automatic“
  Die Klappe in der Bodenplatte ist mit “MOD. TG 445 F“ beschriftet.
  Die Serviceanleitung zeigt "SABA Tonbandgerät 445 F".
  Auf dem Schaltplan steht "SABA Tonbandgerät 445 F automatic".

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Price in first year of sale
• 398.00 DM

• External source of data
• erb

• Source of data
• Handbuch VDRG 1969/1970

• Mentioned in
• -- Original-techn. papers. (Original Saba schematic.)
