HiFi-TG 674 Stereo K

• País
• Alemania

• Fabricante / Marca
• SABA; Villingen

• Año
• 1975–1978

• Categoría
• Registrador o reproductor de sonido o visual

• Radiomuseum.org ID
• 93791

• • Brand: Schwer & Söhne, GmbH

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 29

• Semiconductores
• BC238 BF245 BC327 BC251 BC307 BC337 BC237 AD161 AD162 TBA231 TBA625 B40C1500

• Principio principal
• Amplificador de Audio

• Gama de ondas
• - no hay

• Especialidades
• Grabadora de cinta

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 220 Volt

• Altavoz
• 2 Altavoces

• Potencia de salida
• 20 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: HiFi-TG 674 Stereo K - SABA; Villingen

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 420 x 175 x 370 mm / 16.5 x 6.9 x 14.6 inch

• Anotaciones

• Saba HiFi-Tonbandgerät TG 674 Stereo K.

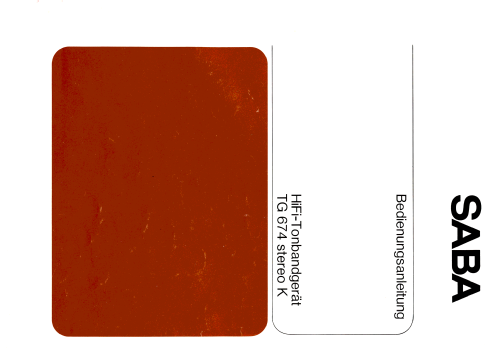

  Vierspur-Stereo; Bandgeschwindigkeiten: 9,5/19 cm/s; Spulen-Ø 18 cm. Stereo-NF-Verstärker mit 2 Endstufen je 10 W (Musik). Das Gerät hat viele Sonderfunktionen, wie Echo, Hall, Multiplayback (z.B. für ein Ein-Mann-Orchester), siehe Bedienungsanleitung.

  Transistoren und ICs je 1x pro Typ gelistet. Zusätzlich 11 Dioden und 1 Brückengleichrichter.

  Im ersten Teilschaltplan (sch1a) ist irrtümlich ein Transistor BFA245A angegeben, es lautet korrekt BF245A (Feldeffekt-Transistor).

• Peso neto
• 11 kg / 24 lb 3.7 oz (24.229 lb)

• Procedencia de los datos
• Handbuch VDRG 1975/1976

• Mencionado en
• Handbuch VDRG 1976/1977 (und 1977/78)

• Documentación / Esquemas (1)
• -- Original-techn. papers.

• Documentación / Esquemas (2)
• -- Original-techn. papers.

• Otros modelos

• Donde encontrará 1676 modelos, 1532 con imágenes y 1210 con esquemas.
  Ir al listado general de SABA; Villingen
