Konstanz Stereo 16 Mod. KN 16

SABA; Villingen

  • Year
  • 1965/1966
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 26116
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • 1
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 120; 220 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 12 W (max.)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Konstanz Stereo 16 Mod. KN 16 - SABA; Villingen
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 655 x 225 x 215 mm / 25.8 x 8.9 x 8.5 inch
  • Notes
  • Stereo-Decoder nachrüstbar;
    Stereo-NF-Verstärker mit 2 Endstufen je 6 W (Spitzenleistung).

  • Net weight (2.2 lb = 1 kg)
  • 13 kg / 28 lb 10.1 oz (28.634 lb)
  • Price in first year of sale
  • 375.00 DM
  • External source of data
  • erb
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

 Forum

Forum contributions about this model: SABA; Villingen: Konstanz Stereo 16 Mod. KN 16

Threads: 5 | Posts: 12

Ein häufiger Fehler in diesem Modell ist ein schwacher UKW-Empfang. Gleich vorab der Hinweis, ein Abgleichversuch sollte nicht vorgenommen werden.

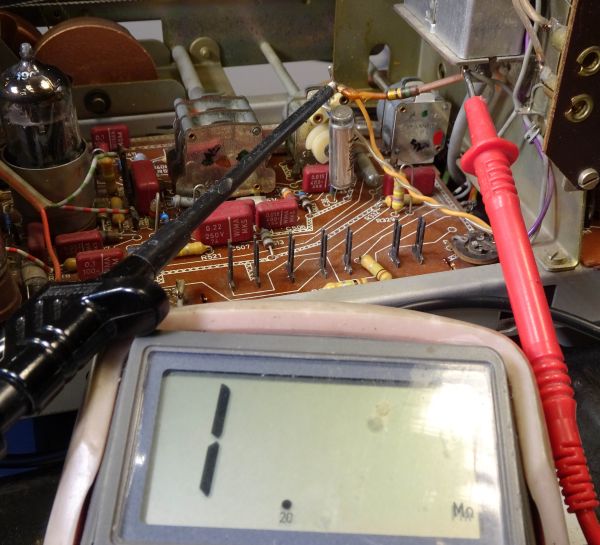

Der Austausch der ECC85  führte nicht zur Verbesserung. Die Spannungszuführung zum Tuner war vorhanden. Eine Unterbrechung im Tastensatz konnte auch nicht festgestellt werden. Ursache ist die Spannungsversorgung von Filter II, hier ist der Widerstand R13/150k defekt.

Heinz LUCAS, 15.Jan.21

Weitere Posts (1) zu diesem Thema.

In meinem Saba Konstanz 16 Stereo lag ein abgebrochenes Plastikteil drin. Kann mir jemand sagen, wo es hingehört? Ich vermute, es irgendeine Abdeckung, aber wofür?

Attachments

Thorsten Luther, 02.Jan.09

Weitere Posts (3) zu diesem Thema.

Guten Abend,

ich habe eine Frage bzgl. C121 (Elko 8µF/350V). Laut Plan liegt dieser mit dem Pluspol an Masse. In meinem Gerät (dem Augenschein nach Originalzustand) war dies aber nicht so. Ich habe ihn ausgelötet und gemessen, hatte nur noch 4µF. Ich habe ihn gegen einen mit 10µF getauscht und so wieder eingebaut, wie der alte war (also entgegen dem Plan). Der Funktionstest verlief problemlos. Auf allen Bänder super Empfang.

Kann mir jemand helfen, was nun richtig ist?

C604 ist im Übrigen auch im Plan "verkehrt" rum.

Thorsten Luther, 01.Jan.09

Weitere Posts (4) zu diesem Thema.

Bei obigem Gerät ist der Netzschalter teilweise defekt. Es handelt sich um einen 3poligen Zugeschalter, wo bei einer der primärseitigen Kontakte funktionslos ist. Die Ursache kenne ich noch nicht, da ich den Schalter noch nicht ausgebaut habe bzw. auch noch nicht weiß, ob ich ihn zerlegen kann.

Was wird von folgenden Möglichkeiten gehalten:

1. Überbrückung des defekten Teils, dann primärseitig nur noch 1polige Netztrennung

2. Schaltkontakt im Anodenstromkreis überbrücken und den frei gewordenen Kontakt für die netzseitige vollständige Trennung nutzen.

Frage:
Welche Funktion soll der zusätzliche Schaltkontakt überhaupt im Anodenstromkreis haben?

Vielleicht hat jemand auch noch einen solchen Schalter übirg?

Gruß

Thorsten

Thorsten Luther, 27.Dec.08

Weitere Posts (3) zu diesem Thema.

Hi.  Does anyone have the 2nd page of the alignment instructions?  I infer that it would contain the remainder of the English instructions.

Wes Hancher, 03.Aug.08

Weitere Posts (1) zu diesem Thema.
